제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | VE7 |
|---|---|---|---|
| 기어 비율: | 51:1 | 정격 출력 회전력: | 6120Nm |
| 홀딩 토크: | 39000Nm | 토크를 기울이기: | 10kNm |
| 효율: | 40% | 표준 색: | 요구됩니단 대로 |
| 강조하다: | hourglass worm gear slew drive,120mm tube worm gear slew drive,single tracking worm gear slew drive |
||

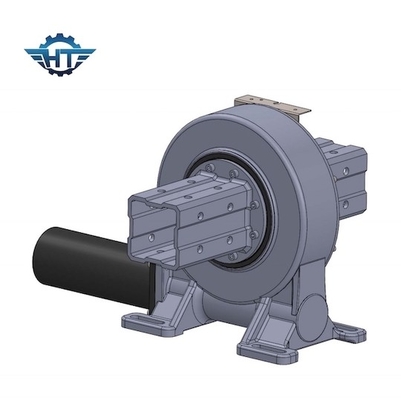

120 밀리미터 스퀘어 튜브 단일축 트래킹 시스템을 요구하는 장고꼴웜기어장치 다수 드라이브
장고꼴웜기어장치 다수 드라이브 기술

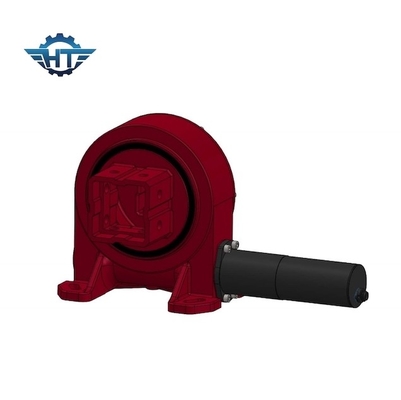

VE7 단일 축 슬루잉 드라이브는 한 주축의 주위를 회전합니다. 24vdc 기어 들 모우터와 VE7 슬루잉 드라이브는 모든 종류의 주요 튜브를 위해 적합하기 위해 다른 크기를 위해 설계될 수 있습니다. 그것은 또한 표준품과 설치하기 위한 가장 쉬운 것과 가장 일반적으로 사용된 것 입니다. VE7 슬루잉 드라이브는 1 고성능인 유닛으로 수직 장착과 완전 봉합 드라이브를 제공합니다.
드라이브를 비트는 VE의 매개 변수
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크 (N.m) | 홀딩 토크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 효율 | 정확성 (') | 자기 로킹 | 체중 (킬로그램) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
장점
1. 높은 백홀딩 토크
2. 태양 추적시스템의 안정성을 개선하도록 셀프-로킹
2. 단단한 스톱 내부가 +60' ~-60에' 이릅니다, 고객들이 가지고 있다면 앱이 360' 로타이온을 요구했습니다, 우리가 공급하기 위한 플랜지 출력형을 갖
3. 인벨럽핑 웜 드라이브 내부
4. 다중 치아 접촉이 높은 로드를 보증하고 반발을 최소화합니다
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
응용소프트
슬유잉 구동 베어링은 보통 다음과 같은 애플리케이션에서 발견됩니다 : 풍력 발전용 터빈, 무거운 짐 운반트럭, 태양 추적자들, 차고 크레인, 유압식 장치, 크레인 조종 메커니즘, 자동화 시스템, 무거운 짐 조종자들, 편요와 피치 제어 테이블.
Ｑ＆Ａ
1. 어떻게 고르면 됩니까?
필요한 모터의 바퀴 직경 사이즈, 폭, 전압, 동력과 무부하 속도를 상세화하세요.
2. 나는 사전에 품질과 시장을 시험하기 위해 샘플을 취할 수 있습니까?
확실히, 우리의 품질과 서비스를 시험하기 위해 샘플을 취하도록 환영받습니다.
3. 샘플을 위한 전체 비용이 무엇입니까?
총 샘플 cost= 견본 경비 + 화물
우리는 당신이 적당한 기어 들 모우터를 선택하는 후에 당신에게 최고 발송 비용을 줄 것입니다
4. 어떻게 당신이 샘플을 수송합니까?
고려중인 샘플 수량은 크지 않습니다, 우리가 EMS, TNT 또는 페덱스에 의해 선박 샘플을 지원합니다
5. 당신의 최소 명령량이 무엇입니까?
샘플 뒤에 있는 10개 세트는 확인했습니다
6. 당신의 배달 시간이 무엇입니까?
다음이 표준 동안 시험합니다 7 일 이내에 ; 다음이 뱃치를 위해 명령합니다 25 일 이내에.
