제품 상세 정보:
|
| 모델: | 9 인치 | 기어 비율: | 61:1 |
|---|---|---|---|
| 효율: | 40% | 정확성: | <0.1 |
| 드라이버: | 전동기 | 타입: | 단일축 |
| 애플리케이션: | 연동제 태양추적 시스템 | 색: | 요구됩니단 대로 |
| 강조하다: | VE9 단일의 벌레 기어 다수 드라이브,50kN 태양추적 다수 드라이브,연동제 태양추적 시스템 다수 드라이브 |
||

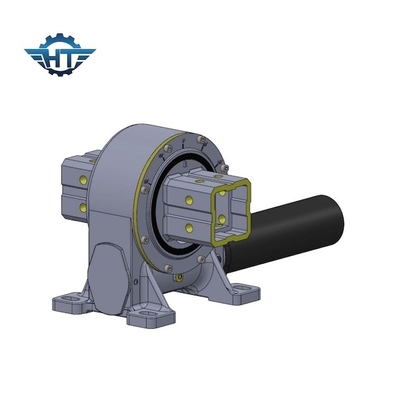

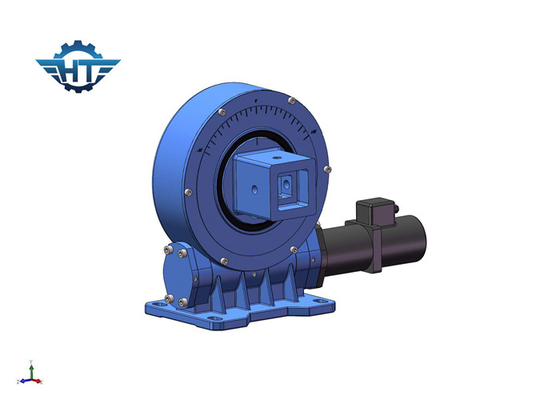

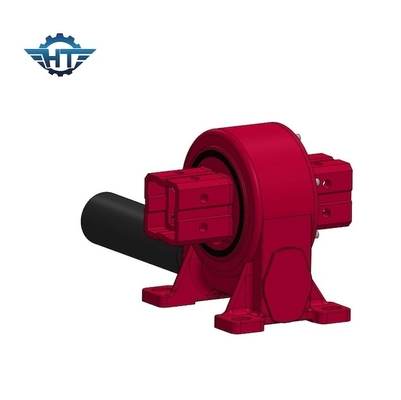

VE9 단일의 벌레 기어 다수는 연동제 태양추적 시스템을 위한 고토크로 구동합니다
한 개의 웜 기어 다수 드라이브 기술
슬유잉 드라이브 또는 슬루잉 링 베어링은 기어와 회전하는 벨소리를 포함하는 무쇠 주택에 통합된 소형 회전 장치인 모듈을 회전시키고 있습니다. 기어는 높은 정밀도와 회전하는 벨소리를 회전시키고, 부드러운 회전과 최단수리를 고려합니다.
드라이브를 비트는 VE의 매개 변수
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크 (N.m) | 홀딩 토크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 효율 | 정확성 (') | 자기 로킹 | 체중 (킬로그램) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
특징
1. 웜 기어 자기 로킹 특성 때문에 반대 자기 로킹. 이 조수석은 매우 호스트 작동과 안전 요인의 안정을 강화합니다.
2. 전통적 변동 상품과 비교하여, 슬유잉 드라이브 트렌스미션은 설치하도록 쉽고 유지하도록 쉽고, 상당한 설치 공간을 저장합니다.
장점
1. 선회 링을 기반으로 하는 강한 모멘트 전복
2. 인벨럽핑 웜 드라이브 내부
3. 다중 치아 접촉을 사용하기 위한 큰 적재량
4. 정적 셀프-로킹 기능
5. 단단한 스톱 내부
애플리케이션
전형적 슬유잉 드라이브 또는 선회 링 적용은 태양력, 풍력 발전용 터빈, 트럭 크레인, 승강기, 유틸리티 설비자재, 유압식 장치 부착, 오일 툴 장비, 타이어 다루는 사람, 굴착기 Ｓ와 자동차 역들을 포함합니다.
