제품 상세 정보:
|
| 모델: | VE9 " | 셀프 록크: | 예 |
|---|---|---|---|
| 재료: | QT | 애플리케이션: | 단일축 태양추적 시스템 |
| 증명서: | ISO9001, CE | 보증: | 5~10년 |
| 색: | RAL6001 | 정확성: | ≤0.1 |
| 강조하다: | 수직 9 인치 태양 다수 드라이브,태양 다수는 24VDC 모터로 구동합니다,태양 다수 드라이브를 추적하는 단일축 |
||

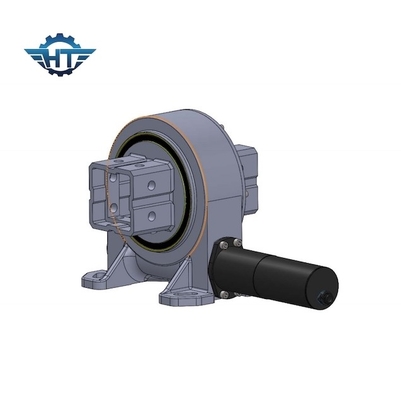

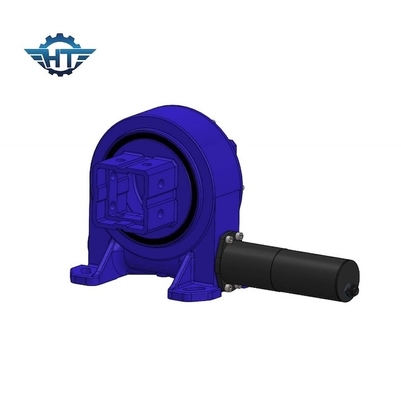

수직 9 인치 태양 다수는 단일축 태양추적 시스템을 위한 24VDC 모터로 구동합니다
태양 다수 드라이브 기술
웜 기어 슬루잉 드라이브는 구동 전원과 통합된 풀-사이클 회전식 감소 전달 기구입니다. 높은 정밀 베어링은 미션 추종자와 메커니즘 부착부로서 사용되고 실무와 구동원이 선회 링 이 안쪽이고 아우터 링 중 하나에 첨부됩니다. 다른 반지는 양쪽 미션 추종자와 주도 구성요소의 접속 베이스로 간주되어서, 선회 베어링 자체가 만원 교차로의 기능을 가지고 있습니다, 구동 전원과 주 변속기가 효율적으로 구성됩니다. 부품은 회전, 감속의와 욕심 부리 기능을 통합하는 다목적 감축 전달 기구로 만듭니다 단순 구조와 편리한 제조와 동시에 유지.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
특징
슬유잉 드라이브는 제한 없는 원주형 회전과 속도 감소를 실현할 수 있고, 더 큰 축방향 힘, 반경 방향 하중과 오버르턴링 힘에 견딜 수 있습니다. 그것은 고정밀도, 소형 구조와 큰 수용력의 장점을 즐깁니다.
애플리케이션
슬유잉 구동 어플리케이션은 보통 다음으로서 그러한 것에서 발견됩니다 : 풍력 발전용 터빈, 무거운 짐 운반트럭, 태양 추적자들, 차고 크레인, 유압식 장치, 크레인 조종 메커니즘, 자동화 시스템, 무거운 짐 조종자들, 편요와 피치 제어 테이블.
