제품 상세 정보:
|
| 재료: | QT | 모델: | SDE7 " |
|---|---|---|---|
| 기어 비율: | 57:1 | 정격 출력 회전력: | 2000 Nm |
| 홀딩 토크: | 13500 Nm | 토크를 기울이기: | 13200 Nm |
| 설치: | 이원축은 증가했습니다 | 표준 색: | 요청된 것으로 |
| 강조하다: | worm gear slewing ring,worm gear motor |
||

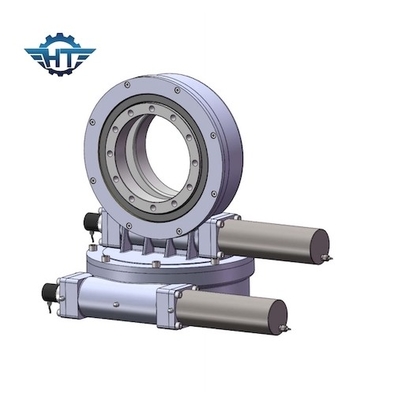

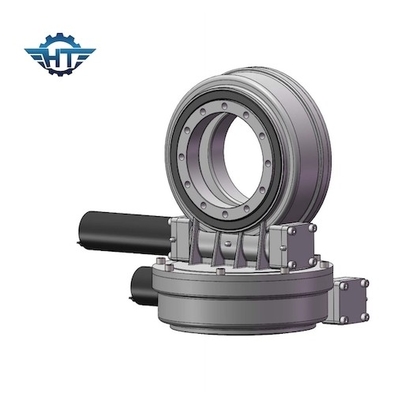

이원축 웜은 완전 원형 추적을 요구하는 태양 추적자 다수 드라이브를 운전합니다
웜 드라이브 다수 드라이브 기술
태양 추적시스템은 단일축 태양추적 시스템과 이원축 태양추적 시스템을 포함합니다. 단일축 태양추적 시스템은 기우뚱하고 평평한 한 개의 추적시스템을 포함합니다.
이원축 태양추적 시스템을 위해, 다른 브라켓 구조를 기반으로, 3개 종류의 다수 드라이브 해결책은 적용될 수 있습니다 :
1. 두개 수평식 (SE 형태) 단일축 다수 드라이브를 사용하세요.
2. 한이지 수평식 (SE 타입)과 또 다른 수직 (VE 타입을) 사용하세요.
3. 이원축 다수 드라이브를 사용하세요.(SDE 타입)
그 솔루션의 모두가 수직적으로, 수평적으로 모두 트랙킹 태양을 달성할 수 있다고, 그것은 직사광선으로 항상 트랙킹 태양을 의미합니다.
SDE7 다수 드라이브는 이원축 태양추적 시스템에 해당되었습니다
| 상품 이름 | SDE7 다수 드라이브 |
| 출력 토크 | 980 N.m ; 723 ft.lbs |
| 맥스 출력 토크 | 1938 N.m ; 1429 ft.lbs |
| 순간 토크를 기울이기 | 7000 N.m ; 5163 ft.lbs |
| 홀딩 토크 | 13200 N.m ; 9736 ft.lbs |
| 정적 굴대 평가 | 133.20 나트 ; 29943 파운드 |
| 정적 광선 평가 | 53 나트 ; 11977 파운드 |
| 동적 굴대 평가 | 31.90 나트 ; 7171 파운드 |
| 동적 광선 평가 | 27.91 나트 ; 6274 파운드 |
| 자동차 대안 | 12/24/48VDC 모터 ; 스텝 모터 ; 브러쉬리스 모터 |
| 제품 방식 | 이원축 ; CPV / HCPV ; 태양 접시 ; 태양열 탑 |
| 어플리케이션 특성 | 태양추적 시스템, 산업적 기계공 |
| 패널의 추천된 스퀘어 | 30 평방미터 |
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
