제품 상세 정보:
|
| 재료: | QT | 모델: | SE14" |
|---|---|---|---|
| 기어 비율: | 85:1 | 정격 출력 회전력: | 6550Nm |
| 홀딩 토크: | 68000Nm | 토크를 기울이기: | 54200Nm |
| 축상의 부하: | 680 나트 | 레이디얼 하중: | 230 나트 |
| 강조하다: | solar tracker drive,slewing gear |
||

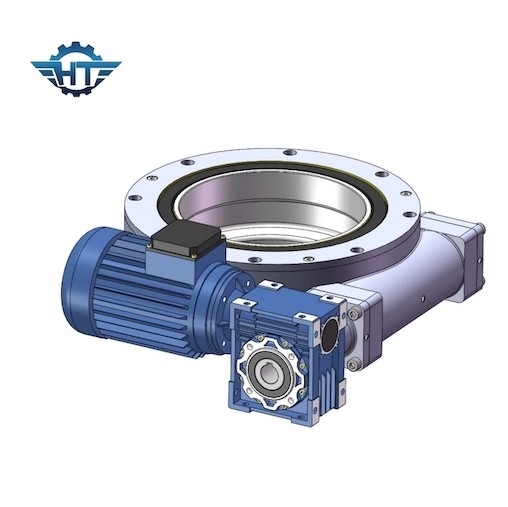

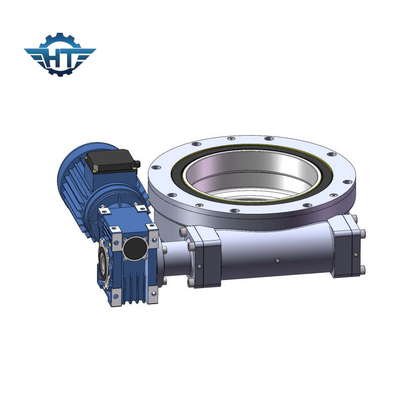

크레인과 건설 기계을 요구하는 14 인치 큰 수력 다수 드라이브
수력 다수 드라이브 기술
1. 치형 : 궁리할수있는칼날
2. 베어링 부하 : 저 부하
3. 드라이브 형식 : 모터 드라이브
4. 모듈 : 5/3.75
5. 워엄 축의 수 : 1
6. 기어 비율 : 85 : 1
7. 효율 : 40%
8. 셀프 로킹 기어 : 예
9 중량 : 63 킬로그램
순간 토크를 기울이는 것 : 이 토크는 하중의 위치와 선회 베어링의 센터 사이의 거리의 증가한 중력 부하입니다. 만약 실제 토큰이 평가된 경사 모멘트 토크보다 더 크면, 슬유잉 드라이브가 전복될 것입니다.
경하중 : 선회 베어링의 주축에 수직인 하중
축상의 부하 : 선회 베어링의 주축과 평행한 로드
홀딩 토크 : 그것은 리버스 토크입니다.드라이브가 거꾸로 회전하고 있고 일환이 손상되지 않을 때, 달성된 최대 회전력이 홀딩 토크로 불린다고, 그것은 또한 깨진 토크로서 보입니다.
자기 로킹 : 로드가 있을 때만, 슬유잉 드라이브는 바퀴모양이고 그러므로 불려진 자기 로킹을 역으로 돌릴 수 없습니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
말하세요 : 더 상세한 차원과 매개 변수를 위해 미안하지만, 우리의 판매 그림을 언급하세요.
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
