제품 상세 정보:
|
| 모델: | 14 인치 | 기어 비율: | 102:1 |
|---|---|---|---|
| 효율: | 40% | 타입: | 수평 계열 |
| 애플리케이션: | 풍력 발전기 | OEM 서비스: | 이용 가능합니다 |
| 드라이버: | 수력이고 전기입니다 | IP은 분류됩니다: | IP66 |
| 강조하다: | 17 인치는 드라이브를 비트는 것 에워쌌습니다,둘러싸인 슬유잉 드라이브 IP66,수평선상 말 탄 전기 다수 드라이브 |
||

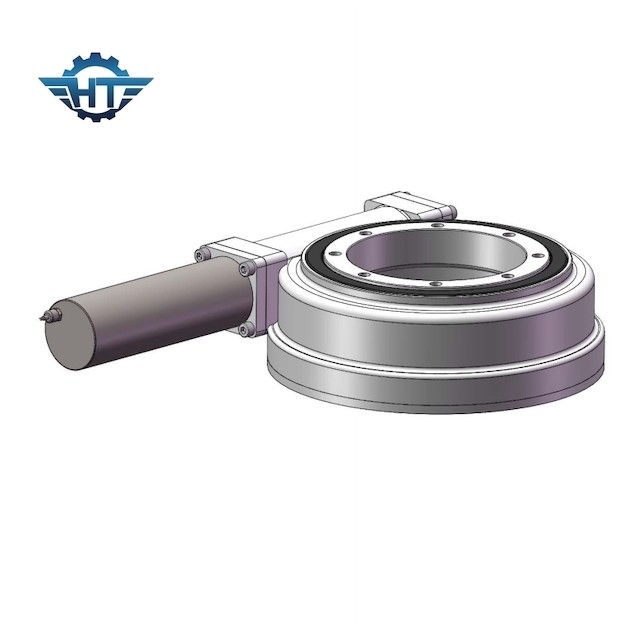

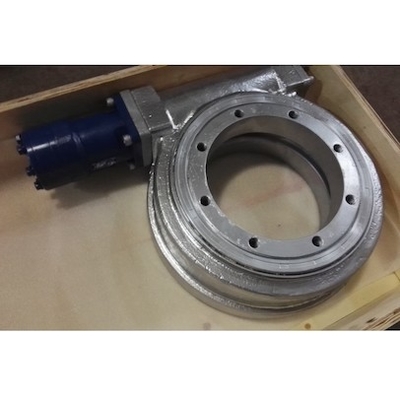

17 인치 수력 둘러싸인 다수가 운전한다고, IP66 수평식은 풍력 발전기를 위해 증가했습니다
수력 둘러싸인 다수 드라이브 기술
수력 원동기와 다수 드라이브는 주로 항구 기계, 채탄기, 용접 기계, 건설 차량, 모듈 차량, 풍력 시스템 기타 등등에서 적용됩니다. 선회 베어링을 그것의 핵심 구성 요소로 채택함으로써, 슬유잉 드라이브는 동시에 축방향 힘, 반경 방향 하중과 경사 모멘트를 지닐 수 있습니다.
특징
1. 큰 전송율은 획득될 수 있으며, 그것이 스태커형 손잡이 나선형 기어 메커니즘 보다 더 소형입니다.
2. 2개 휠의 메싱 톱니 표면은 선접촉에 있고 그것의 베어링 캐패시티가 스태커형 손잡이 나선형 기어 메커니즘의 그것 보다 휠씬 더 높습니다.
3. 웜 드라이브는 다중 이 메싱 드라이브인 스크류 드라이브에 상당하고 따라서 드라이브가 안정적이고 소음이 작습니다.
4. 그것은 셀프-로킹. 웜의 선도 각이 맞물린 기어 이빨 사이에 동등한 마찰 각도 이하일 때, 메커니즘은 자기-고정 특성을 가지고, 오직 웜만을 웜 그러나 전혀 웜을 하 즉 반대 자기 로킹을 달성하지 않을 수 있습니다. 그것의 중장비에서 사용된 셀프-로킹 웜 메커니즘과 같이, 그것의 반대 자기 로킹은 안전 보호에서 역할을 할 수 있습니다.
5. 전송 효율은 낮고 웨어가 더 심각합니다. 웜 기어가 전송에 관여할 때, 맞물린 기어 치아 사이의 상대적 이동 속력은 크고 따라서 마찰 손해가 크고 효율성이 낮습니다. 다른 한편으로는, 상대적 이동 속력은 톱니 표면에 심각한 웨어와 발열을 야기시킵니다. 열기를 식히고 웨어를 감소시키기 위해, 좋은 감 마찰과 마모 방지 특성과 더 비싼 물질과 좋은 윤활 장치는 종종 사용되고 따라서 비용이 높습니다. .
6. 웜의 축방향 힘은 큽니다
SE 모델 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 틸팅 토크 (kN.m) |
보유 토크 (kN.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 | 정확성 (급) |
IP | 일하는 테프 (C) |
자기 로킹 | 중량 (킬로그램) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 204 |
애플리케이션
1. 모듈 트레일러
2. 크레인의 모든 타입
3. 공기 구대
4. 풍력 시스템
