제품 상세 정보:
|
| 모델 번호: | SE14 | 홀딩 토크: | 54200 Nm |
|---|---|---|---|
| 토크를 기울이기: | 68000 Nm | 출력 토크: | 6550 Nm |
| 정적 축상의 부하: | 680 나트 | 정적 근본적 로드: | 230 나트 |
| 장착 구멍: | 21*M16 | 중량: | 63 크그스 |
| 강조하다: | SE14 웜 기어 다수 드라이브,다수 드라이브 트렌스미션 6550 Nm,다수는 태양 6550 Nm을 운전합니다 |
||

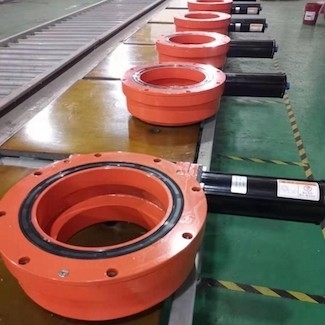

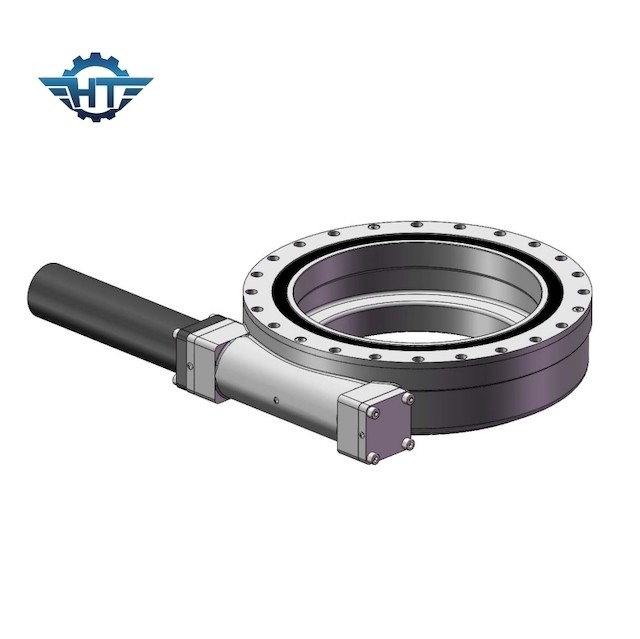

태양 추적자들을 위한 밀폐 함체와 SE14 웜 기어 수력 다수 드라이브 트렌스미션
제품 설명
주거 차별 금지 정책이 일환에게 좋은 IP 평가를 주는데 실패하는 동안 표준 다수 드라이브는 주거 차별 금지 정책으로 설비됩니다. 행투오의 슬유잉 드라이브는 슬루잉이 IP66 진입 보호를 운전한다고 규정하는 밀폐 함체와 함께 있습니다. 그것은 슬유잉 드라이브가 가옥한 환경에서 작용될 수 있을 수 있도록 도와 줍니다. 우리의 슬유잉 드라이브는 자동 잠김 모래시계 워엄 축의 특징을 가지고 있습니다. 일단 전원 입력이 중립적이어 되돌아 가면, 워엄 축은 어떠한 외부 정지 장치도 요구하지 않고 위치 안으로 부하를 잠글 것입니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
애플리케이션
전형적인 애플리케이션은 태양 추적자들과 풍력 발전용 터빈, 위성 안테나와 레이더반사기, 트럭 크레인, 승강기, 유틸리티 설비자재, 유압식 장치 부착, 오일 툴 장비, 타이어 다루는 사람, 굴착기 Ｓ와 자동차 리프트, 로봇 등을 포함합니다.
수송, 취급 & 저장
단지 수평 위치, 영향에서 수송은 회피되어야 합니다.
웨어는 글러브로 일하고 다수 드라이브를 취급할 때 주의합니다.
다수에서 벨소리의 사용 더 홀은 볼트를 안전한 호이스팅, 취급과 배치에게 공급해 주지 않을 수 없습니다.
단지 수평 위치에서 그리고 밀실에서 저장하고 노출된 접합면의 습식, 표면 코로우젼 프로텍션이 닫힌 패키징에서 대략 1개월을 지속하게 하는 것으로부터 그것을 멀리하세요. 더 오랫동안 기간 저장은 특별한 보호 대책을 요구합니다.
언패킹된 슬유잉 드라이브를 옮기기
사용 적당한 상승 gear/는 결코 수직적으로 제품을 옮기지 않습니다
언패킹된 다수 드라이브는 다음의 조건 하에 기어를 높이는 것과 함께 옮겨질 수 있습니다 :
1. 리프트기어는 유닛 수송 로드를 위해 적절하게 구성되어야 합니다.
2. 링 볼트는 무게의 이동 장치 동안 적절하게 구성되어야 합니다.
3. 다수 드라이브는 단지 그 자체를 수송될 것입니다.
4. 회사 이내에 운송은 단지 수평적으로 실행될 것입니다.
