| Brand Name: | HANGTUO |
| Model Number: | VE5 |
| MOQ: | 1대 pc |
| 가격: | 145~226 USD/PC |
| Delivery Time: | 15~30 일 |
수평선상 단일축 태양 추적자을 요구하는 이중 포락 웜 기어 설계 다수 드라이브
드라이브를 비트는 이중 포락 웜
일반적으로 웜 드라이브로써 언급된 다수 드라이브는 완전한 것, 장비, 웜, 기지, 어미판으로 구성되는 시스템을 설치하는 것이 준비가 되고 완전히 둘러싸인 주택입니다. 그것은 수력이 또는 12V/24V/48V 일렉트릭 모터, 행성 트렌스미션으로 주문 제작될 수 있습니다.

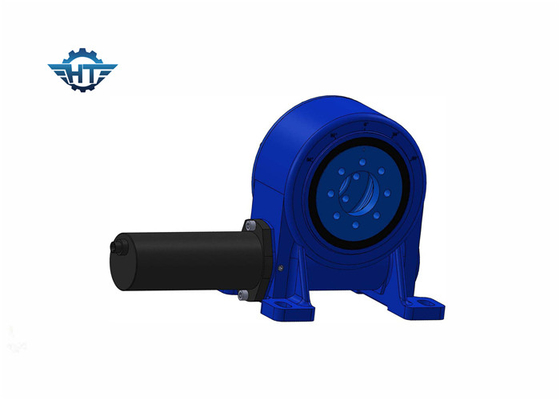

24VDC 기어 들 모우터와 VE5 슬유잉 드라이브
특징
회전 360 급
왼쪽이나 오른쪽으로 편으로부터의 구동 모터의 연결
설치 동안, 전동 제거를 조정하는 것은 필요하지 않습니다
그리스는 공장 전에 충전되었습니다
단순한 설치와 저보수
이성적 스페이스 이용
기어는 셀프-로킹 ; 그러므로 브레이크는 필요하지 않습니다
시작되고 멈추는 쉽고 유창한 방법
수평 설치에 적합한 높은 틸팅 토크
웜 기어 수직 다수 드라이브 성능 매개 변수
| 모델 | 비율 | 정격 출력 회전력 | 토크를 기울이기 | 축상의 부하 | 경하중 | 홀딩 토크 | 효율 | 정확성 | 자기 로킹 | 중량 |
| N.m | N.m | 나트 | 나트 | N.m | 급 | 예 | 킬로그램 | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 예 | 13 킬로그램 |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 예 | 18 킬로그램 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 예 | 28 킬로그램 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 예 | 35 킬로그램 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 예 | 51 킬로그램 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 예 | 61 킬로그램 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 예 | 78 킬로그램 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 예 | 105 킬로그램 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 예 | 185 킬로그램 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 예 | 244 킬로그램 |
