제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | VE9 인치 |
|---|---|---|---|
| 기어 비율: | 61:1 | 상술: | VE9-61MHD-24RC |
| 상표: | 주문 제작된, HT | 홀딩 토크: | 80000 Nm |
| 효율: | 40% | 튜브 관경: | 주문 제작됩니다 |
| 강조하다: | VE9 둘러싸인 웜 기어 다수 드라이브,80000 Nm 웜 기어 다수 드라이브,80000 Nm 웜 기어 선회 링 |
||

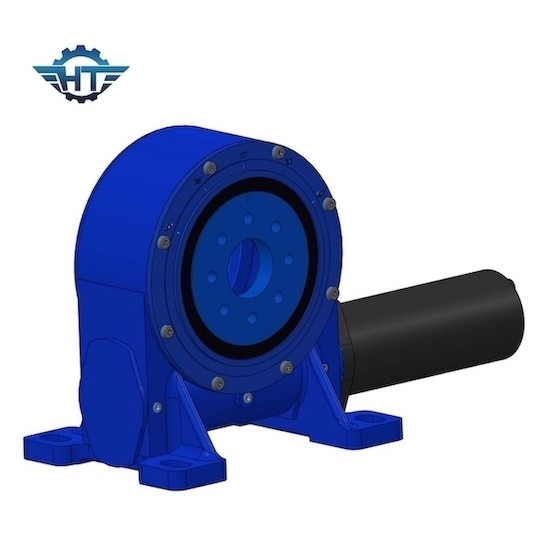

둘러싸인 9 인치 웜 기어 다수 드라이브, 태양 트래킹 시스템을 위한 튜브 관경 110*110 Mm
웜 기어 다수 드라이브 기술
9 인치 다수 드라이브를 설치한 우리의 수직은 다른 튜브 관경, 110×110 밀리미터, 94×94 밀리미터, 84*84를 가지고 있고 밀리미터, 또는 완전히 사용된 평평한 단일축 태양추적 시스템인 고객들의 특수한 요구 사항을 기반으로 특화합니다. 그것은 먼지, 물, 모래와 균일한 물과 같은 다양한 환경 조건에게서 드라이브를 보호할 수 있는 높은 IP 학년을 특징으로 합니다.
우리는 ISO9001 제도에서 요구되는 기준을 기반으로 제조됩니다. 우리는 또한 CE 인증을 통과했습니다. 다수 드라이브는 긴 수명을 가지고 있고 그것이 사용 시간을 사용하여 30년 분야를 위해 설계됩니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
수평선상 단일축 추적시스템
그것의 발전 증가하기 위해 패널에서 태양의 레이의 수직 요소를 증가시키기 위해 보통 태양의 고도 각도를 추적하면서, 수평선상 단일 축 추적은 저위도 지방에 적합합니다. 수평선상 단일 축 추적시스템은 단순히 태양의 앙각을 추적하지 않지만, 그것의 이동각을 제어하기 위해 배터리 패널에 태양의 레이의 수직 요소를 극대화하기 위해 복잡한 계산 알고리즘을 채택합니다. 이것은 태양광 발전 극대화합니다. 수평선상 단축 추적은 일반적으로 고정 브라켓과 관련하여 20%와 30% 사이에 의해 증가될 수 있습니다.
