제품 상세 정보:
|
| 기어 비율: | 31:1 | 정규 출력 토크: | 533 Nm |
|---|---|---|---|
| 원래 장소: | 창주, 중국 | 홀딩 토크: | 7000 Nm |
| 토크를 기울이기: | 744Nm | 정격 출력 회전력: | 0.065RPM |
| 용법: | 태양에너지 | 보호 기능: | IP66 |
| 강조하다: | 24VDC 3 " 웜 기어 다수 드라이브,웜 기어 다수는 7000 Nm을 운전합니다,7000 Nm 다수 드라이브 트렌스미션 |
||

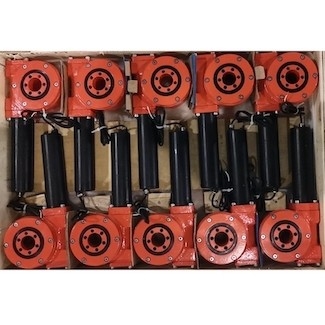

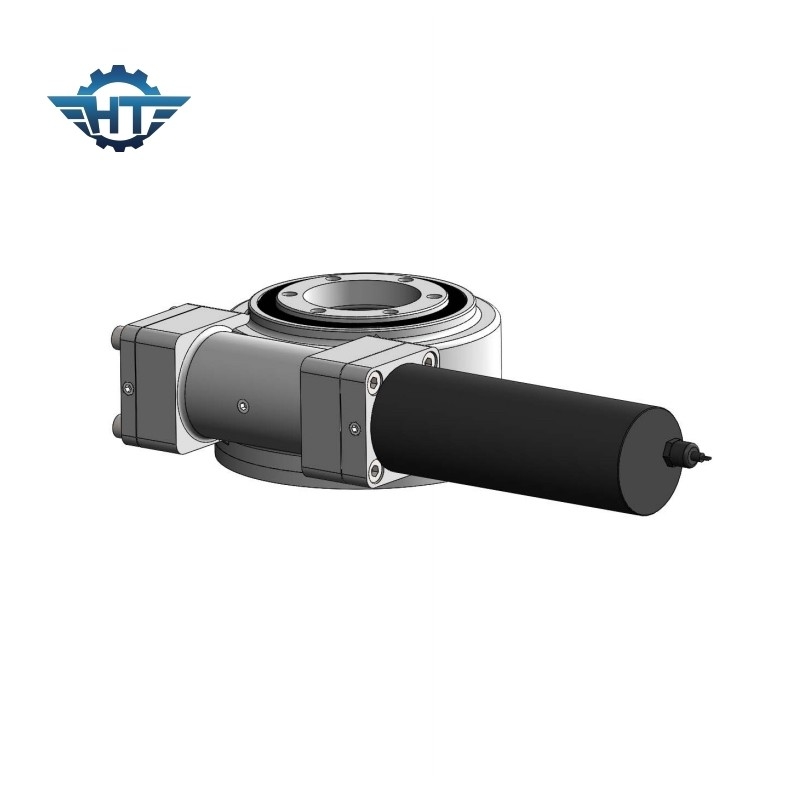

둘러싸인 웜 기어 다수 드라이브, 태양에너지를 위한 24VDC 기어 들 모우터와 3 인치
둘러싸인 웜 기어 다수 드라이브 기술
SE 다수 드라이브는 주로 태양추적 시스템, 건설 기계에서 사용됩니다. 그들의 다중 이용 때문에, 슬유잉 드라이브는 다양한 모델 크기, 성능 범위와 증가하는 특성에 들어옵니다. 드라이브는 똑같은 기어 박스로부터 양쪽 부하 홀딩과 회전 토크를 요구하는 적용에 잘 적합합니다. 그들은 또한 듀얼 회전축, 동시에) 또는 동일 축 위의 이중 구동으로 (회전축 (한 주축에서 똑같은 링기어를 운전하는 2개의 웜 나사)로 만들어질 수 있습니다.
SE 모델 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 틸팅 토크 (kN.m) |
보유 토크 (kN.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 | 정확성 (급) |
IP | 일하는 테프 (C) |
자기 로킹 | 중량 (킬로그램) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 204 |
조화된 기어 들 모우터의 특징
1. 기어드 모터의 출력 축은 매우 기어박스의 최대 회전력을 증가시키는 두배 지지 구조를 채택합니다.
2. 선 기어와 유성 기어는 기어박스의 최대 회전력을 증가시키는 스플라인으로 연결되고, 서비스 수명을 연장합니다.
3. 입력 단계는 고속으로 저소음과 안정적인 작동을 가지고 있는 나선형 기어를 채택합니다. 내부 기어는 크게 전송율과 디자인을 탄력적이게 하기 위해 분리됩니다. 기어박스와 모터는 매칭 정확도를 향상시키는 굴대 나사 연결에 의해 고쳐지고, 소음을 감소시킵니다. .
4. 10,000 시간 이상의 서비스 수명과 함께, 무소음과 안정적인 작동.
