제품 상세 정보:
|
| 모델: | 7 인치 | 기어 비율: | 57:1 |
|---|---|---|---|
| 애플리케이션: | 포물선 열식 | 원래 장소: | 창주, 중국 |
| 드라이버: | 스텝 모터 | 설치: | 수직 |
| 색: | 요청된 것으로 | 반발: | 0.03 이하 급 |
| 강조하다: | worm drive gearbox,worm gear motor |
||

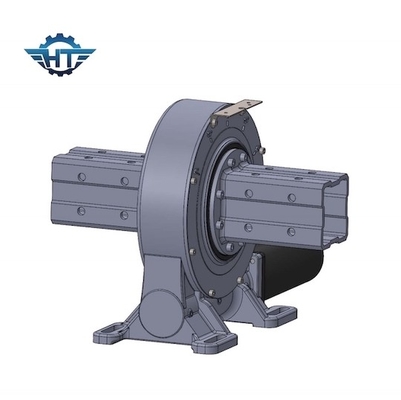

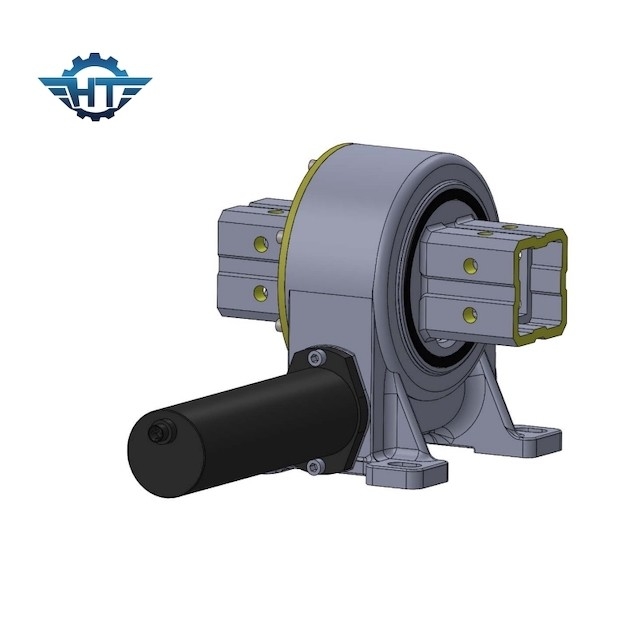

프레넬과 포물형을 위한 수직 말 탄 둘러싸인 주택고 정밀도 기어박스
수직 말 탄 슬루잉 드라이브
1. 회전 360 급
2. 왼쪽이나 오른쪽으로 편으로부터의 구동 모터의 연결,
3. 설치 동안, 전동 제거를 조정하는 것은 필요하지 않습니다 ; 이것은 이미 공장 전에 생산자에 의해 설정되었습니다
4. 단순한 설치와 저보수
5. 이성적 스페이스 이용
6. 기어는 셀프-로킹 ; 그러므로 브레이크는 필요하지 않습니다
7. 시작되고 멈추는 쉽고 유창한 방법
8. 고정밀도
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
기어와 웜은 가까운 완전한 메쉬의 상태에 접촉입니다. 이것은 차례로 드라이브에서 추진력, 균등 로드 분포와 매우 인상적인 수준의 위치 결정 정밀도의 대단히 효율적인 전송을 고려할 것입니다. 더 공통 응용은 태양에너지, 풍력 에너지와 다양한 장기 자동적인 트래킹 기계류입니다. 소형 구조와 짧은 전송 체인 때문에, 더 쉽게 회전 구동기는 더 높은 정확성을 달성하는 것이고 그것은 또한이도록 디지털 제어를 수행하세요 쉽 산업용 로봇의 분야에서 넓게 사용했습니다.
