제품 상세 정보:
|
| 모델: | 7 인치 | 기어 비율: | 51:1 |
|---|---|---|---|
| 애플리케이션: | 위성 안테나 | 원래 장소: | 창주, 중국 |
| 드라이버: | 유압 모터/서보 모터 | 설치: | 수직 |
| 색: | 요구됩니단 대로 | 반발: | 0.1 이하 급 |
| 강조하다: | worm gear slewing ring,worm gear motor |
||

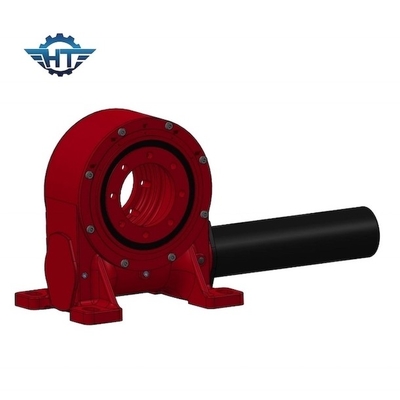

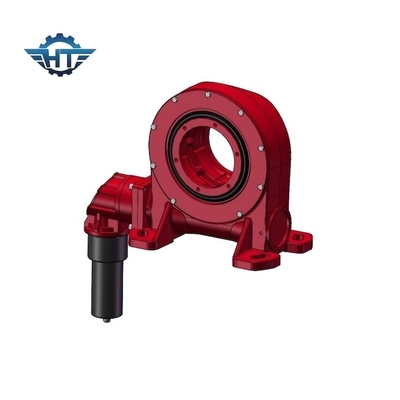

고정밀도 위성 안테나를 위한 큰 사이즈 웜 기어 다수 드라이브 트렌스미션
웜 기어 다수 드라이브 기술
웜 기어 다수는 위성 안테나를 위해 SE14를 운전합니다
제품 설명
다수 드라이브 : SE14
차원 : 900*620*140 밀리미터
중량 :62 킬로그램
지불조건 : FOB는 상하입니다
배달 시간 : 10-15 일
재료 : 50Mn, 42CrMo
드라이브를 비트는 VE의 매개 변수
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크 (N.m) | 홀딩 토크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 효율 | 정확성 (') | 자기 로킹 | 체중 (킬로그램) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
애플리케이션
우리의 슬유잉 드라이브 SE14는 최대 기어 토크와 가장 매끄러운 회전을 위한 글로보이드 웜 기술로 동력이 공급됩니다. 전형적 다수 구동 어플리케이션은 태양열 산업, 트럭 크레인과 승강기와 유틸리티 설비자재, 유압식 부착, 오일 툴 장비, 해양 크레인, 타이어 다루는 사람, 굴착기 Ｓ와 자동차 승강기를 포함하지만, 그러나 다수 드라이브가 많은 다른 부하 홀딩과 회전 성능을 요구하는 애플리케이션에서 사용됩니다. 우리는 다른 순간 부하 용량과 다른 다수 드라이브 모델들을 제공합니다. 표준 다수 드라이브는 주거 차별 금지 정책과 한 개의 셀프-로킹 모래시계 워엄 축으로 설비됩니다. 일단 전원 입력이 중립적이어 되돌아 가면, 워엄 축은 어떠한 외부 정지 장치도 요구하지 않고 위치 안으로 부하를 잠글 것입니다.
다수 드라이브는 웜 기어, 스퍼 기어, 베벨 기어와 함께 있을 수 있습니다. 그리고 또한 안쪽 선회 링을 위해, 그것은 단일 행 볼 선회 링일 수 있고, 또한 이중 열 볼 선회 링일 수 있습니다. 이중 열과 그 하나는 훨씬 더 로드를 잡을 수 있습니다. 그것은 귀하의 어플리케이션에 의존되는 것으로 선택될 수 있습니다.
