제품 상세 정보:
|
| 모델: | VE 시리즈 | 기어 비율: | 31:1~150:1 |
|---|---|---|---|
| 애플리케이션: | 태양 재생 에너지 | 원래 장소: | 창주, 중국 |
| 모터: | 전기 모터/유압 모터/서보 모터 | 증명서: | ISO9001, CE |
| 설치: | 수직 | 유지: | 자유롭게 하세요 |
| 색: | 요구됩니단 대로 | 반발: | 0.1 이하 급 |
| 강조하다: | worm gear slewing ring,worm gear motor |
||

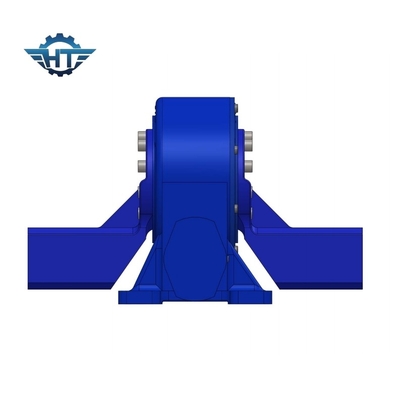

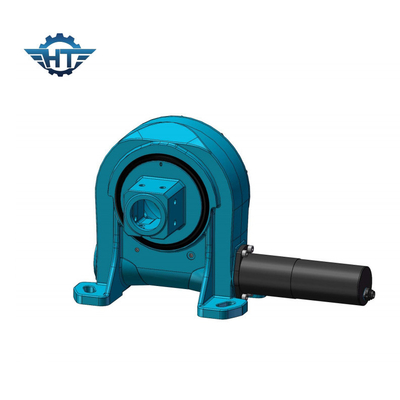

태양 재생 에너지을 요구하는 수직 말 탄 단일축 웜 기어 다수 드라이브
웜 기어 다수 드라이브 기술
우리의 슬유잉 드라이브는 1 인치에서부터 25 인치까지 다양한 모델 크기에 들어오며, 0.3에서부터 21 크킨텀까지 성능 범위. 우리는 또한 다른 반발의 슬유잉 드라이브를 가지고 있습니다. 드라이브는 똑같은 기어 박스로부터 양쪽 부하 홀딩과 회전 토크를 요구하는 적용에 잘 적합합니다. 그들은 또한 듀얼 회전축, 동시에) 또는 동일 축 위의 이중 구동으로 (회전축 (한 주축에서 똑같은 링기어를 운전하는 2개의 웜 나사)로 만들어질 수 있고, 수평적으로 또는 둘다 수직적으로 탑재될 수 있습니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
슬유잉 드라이브 환원제는 완전 원형 회전과 낮은 속도 요구사항을 요구하여 이유에서 사용될 수 있습니다. 그것이 큰 토크 전력 전송, 더 높은 정확성 모션 전송을 달성하거나, 소형 동체 구조와 더 높은 통합 요구사항과 메커니즘을 선택하도록 필요할 때, 슬유잉 드라이브는 좋은 해결책입니다.
