제품 상세 정보:
|
| 타입: | 웜 기어 드라이브 | 재료: | 42CrMo, 50Mn |
|---|---|---|---|
| 애플리케이션: | 태양추적 시스템 | 보증: | 10년 |
| 색: | 요구로서 | HS는 코드화됩니다: | 8483409090 |
| 모터: | 24V DC | 특징: | 긴 수명 |
| 강조하다: | 드라이브를 비트는 5In 단일축,태양 추적자 50Mn을 요구하는 슬유잉 드라이브,50Mn 수력 웜 드라이브 |
||

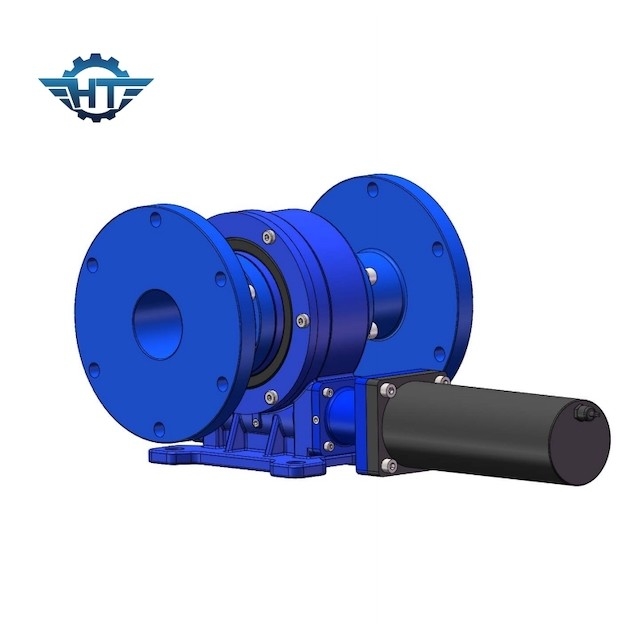

VE5 단일축 다수는 태양추적 시스템을 위한 인벨럽핑 웜 기어로 구동합니다
봉투 웜 다수 드라이브 기술
인벨럽핑 웜 다수 드라이브는 태양광 발전 패널 회전에서 설계되고, 발전 효율을 향상시킵니다. 그들은 PV 추적자 단일 주축 & 이원축 태양추적 해결책, 태양열 집광 장치, 태양 음식, CPV (집중된 광기전), CSP (콘센트럴티드 태양력), 태양 포물선 홈통 등에서 적용될 수 있습니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
특징
1. 회전 360 급
2. 왼쪽이나 오른쪽으로 편으로부터의 구동 모터의 연결
3. 설치 동안, 전동 제거를 조정하는 것은 필요하지 않습니다 ; 이것은 이미 공장 전에 생산자에 의해 설정되었습니다
4. 그리스는 공장 전에 충전되었습니다
4. 단순한 설치와 저보수
5. 이성적 스페이스 이용
6. 기어는 셀프-로킹 ; 그러므로 브레이크는 필요하지 않습니다
7. 시작되고 멈추는 쉽고 유창한 방법
8. 수직 설치에 적합한 높은 백홀딩 토크
애플리케이션
회전 구동기가 그것이 부하가 전원과 회전 토크를 유지하도록 요구하는 적용에 잘 적합하기 때문에 사용되고 중요할 수 있는 다수의 애플리케이션이 있습니다.
전형적 변동 구동 어플리케이션은 포함하지만, 다음으로 제한되지 않습니다 :
1.태양 추적자
2.풍력 발전용 터빈
3.사람들의 승강기
4.수력 기계
5.원격 조정기
6.굴삭기
7.승강기
8.크레인
9.드릴링 장비
10.군 장비
