제품 상세 정보:
|
| 모델: | 수직 9 인치 | 기어 비율: | 61:1 |
|---|---|---|---|
| 애플리케이션: | 태양추적 시스템 | 원래 장소: | 창주, 중국 |
| 모터: | 24VDC | 증명서: | ISO9001, CE |
| 설치: | 수직 | 유지: | 1년이요 |
| 색: | 요구됩니단 대로 | ||
| 강조하다: | worm gear slewing ring,worm gear motor |
||

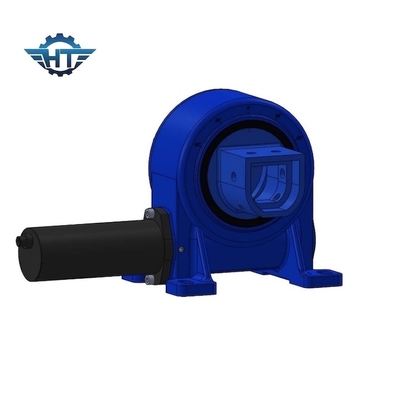

밀폐 함체 IP66 웜 기어 다수는 태양추적 시스템을 위한 24V 직류 전동기로 구동합니다
웜 기어 다수 드라이브 기술
웜 기어 슬루잉 드라이브는 또한 슬유잉 환원제로 지명되는 슬유잉 제품의 신시리즈입니다. 그것은 웜, 기어, 주택, 모터 어댑터, 엔드 캡과 다른 성분으로 구성됩니다. 포락선 웜을 그것의 핵심 구성 요소로 채택함으로써, 슬유잉 드라이브는 높은 축방향 힘, 반경 방향 하중과 동시에 경사 모멘트와 또한 더 좋은 반발을 가집니다. 정상적 슬루잉 드라이브와 비교할 때, 웜 기어 슬루잉 드라이브는 더 좋은 보호하는 성능, 큰 전파 토크, 더 좋은 임팩트 저항과 긴 직장 생활이라는 유리한 입장에 있습니다.
넓게 목공 머시인, 코드 몰딩기를 파악하면서, 웜 기어 슬루잉은 태양추적 시스템, 공기 일하는 기계의 회전식 샤시, 트럭 크레인, 착암기, 드릴 기계와 같은 기계와 태양에너지 분야의 상대적으로 회전부에 적용됩니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
장점
1. 장수를 설계되고 단단한 환경 조건에서 일하는데 적합합니다.
2. 포락선 웜을 채택하세요
3. 주문 제작된 것을 포함하여, 이용 가능한 다양한 크기.
4. 설치와 제품 보증서에 쉽습니다.
5. 평생 기술 지원
