제품 상세 정보:
|
| 모델: | SE14 | 기어 비율: | 85:1 |
|---|---|---|---|
| 효율: | 40% | 색: | 요청된 것으로 |
| 원래 장소: | 창주, 중국 | 보증: | 5년 |
| 증명서: | ISO9001, CE | 애플리케이션: | PV 추적자들 |
| 강조하다: | worm gear slew drive,slewing ring gear |
||

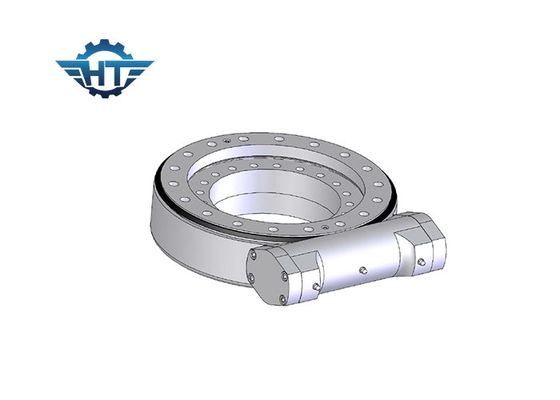

PV 추적자들을 위한 드라이브 트렌스미션을 비트는 주문 제작된 사이즈 웜 기어
드라이브 기술을 비트는 웜 기어
다음의 요인들을 고려하여 선택될 수 있는 많은 유형의 다수 드라이브가 있습니다.
1. 부하 용량, 방향과 특성 : 다수 드라이브는 저 부하를 지니는데 적합하고 롤러베어링이 무거운 짐과 충격 하중에 적합합니다. 롤링 베어링이 순수한 축상의 부하의 대상일 때, 스러스트 베어링은 일반적으로 선택되고 롤링 베어링이 순수한 경하중의 대상일 때, 딥 그루브 볼베어링 또는 짧은 원통형 롤러 베어링은 일반적으로 선택되고 로터리 장치가 순수한 경하중을 향하고 있을 때, 거기는 또한 작은 축상의 부하라고, 당신은 딥 그루브 볼베어링, 앵귤러 콘택트 볼 베어링, 원뿔 롤러 베어링과 센터링 볼 또는 롤러베어링을 집중하는 것 선택할 수 있습니다. 결합된 구심성 베어링과 스러스트 베어링의 언제 축상의 부하가 앵귤러 콘택트 볼 베어링의 큰, 접촉각이고 원뿔 롤러 베어링이 선택될 수 있는지 또는 사용, 어느 것이 큰 종강성과 함께 특히 극단적으로 높은 축상의 부하 또는 특수한 요구 사항에 적합합니까.
2. 허용 속도 : 다수 드라이브의 다른 드라이버 타입을 위해 일반적으로 작은 마찰과 저 가열 용량과 태도는 고속도에 적합합니다. 설계는 그들의 궁극적 회전 속도 아래에 하부 상태로 일하기 위해 회전식 롤링 베어링을 위해 노력하여야 합니다.
3. 강성 : 다수 구동 장치의 태도가 하중을 지닐 때, 베어링 링과 회전 본체의 접촉 장소는 탄성 변형을 생산할 것이고, 변형량이 하중에 비례하고, 그것의 비율이 베어링 강성 크기를 결정합니다. 태도의 강성은 일반적으로 태도의 예비-강화에 의해 향상될 수 있습니다. 게다가 베어링 지지체 설계에서, 태도의 조합과 배열을 고려하는 것 또한 베어링 지지 강도를 향상시킬 수 있습니다.
4. 성능과 장착오차를 조정하는 것 : 태도가 작업 위치 안으로 로딩된 후, 가난한 설치와 위치설정은 에러를 제조함으로써 야기될 것입니다. 이 시각에, 샤프트 어업과 열팽창과 다른 이유 때문에, 조기 손상을 일으키면서, 베어링 많은 부하를 또한 지닙니다. 자동 센터링 태도는 혼자 장착오차에 의해 초래된 결점을 넘어설 수 있고, 그러므로 그와 같은 사용에 적합합니다.
5. 다수 드라이브 설치와 분해 : 안쪽이고 외부 링이 일 수 있는 태도, 기타 등등이 속하는 원뿔 롤러 베어링, 롤러베어링과 원추형 로울러는 설치하고 분해되도록 쉬운 베어링 유형 (그것이 있고 소위 태도를 분리했습니다) 분리했습니다.
SE14의 성능 파라미터
| 모델 | 수평선상 14 인치 웜 드라이브 |
| 비율 | 85:1 |
| IP은 등급입니다 | IP66 |
| 정격 출력 회전력 | 44 크킨텀 |
| 토크를 기울이기 | 135 크킨텀 |
| 축상의 부하 | 680 나트 |
| 경하중 | 230 나트 |
| 홀딩 토크 | 68 크킨텀 |
| 효율 | 40% |
| 정확성 | ≤0.1 ' |
| 자기 로킹 | 예 |
| 중량 | 62 킬로그램 |
| 작동 온도 | - 30~+120 Ｃ |
애플리케이션
전형적인 애플리케이션은 태양 추적자들과 풍력 발전용 터빈, 위성과 레이더반사기, 트럭 크레인, 승강기, 유틸리티 설비자재, 유압식 장치 부착, 오일 툴 장비, 타이어 다루는 사람, 굴착기 Ｓ와 자동차 리프트를 포함합니다.
