제품 상세 정보:
|
| 재료: | QT | 모델: | SDE5 |
|---|---|---|---|
| 기어 비율: | 37:1 | 정격 출력 회전력: | 800Nm |
| 홀딩 토크: | 6000Nm | 토크를 기울이기: | 9200Nm |
| 효율: | 40% | 표준 색: | RAL 9006 |
| 강조하다: | worm gear slew drive,slewing ring gear |
||

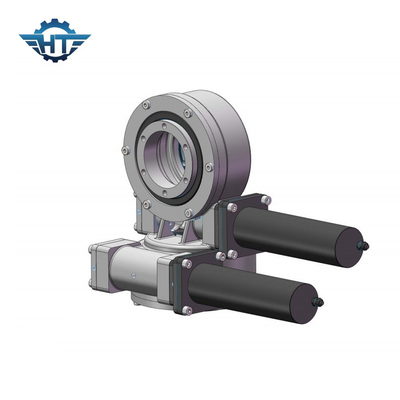

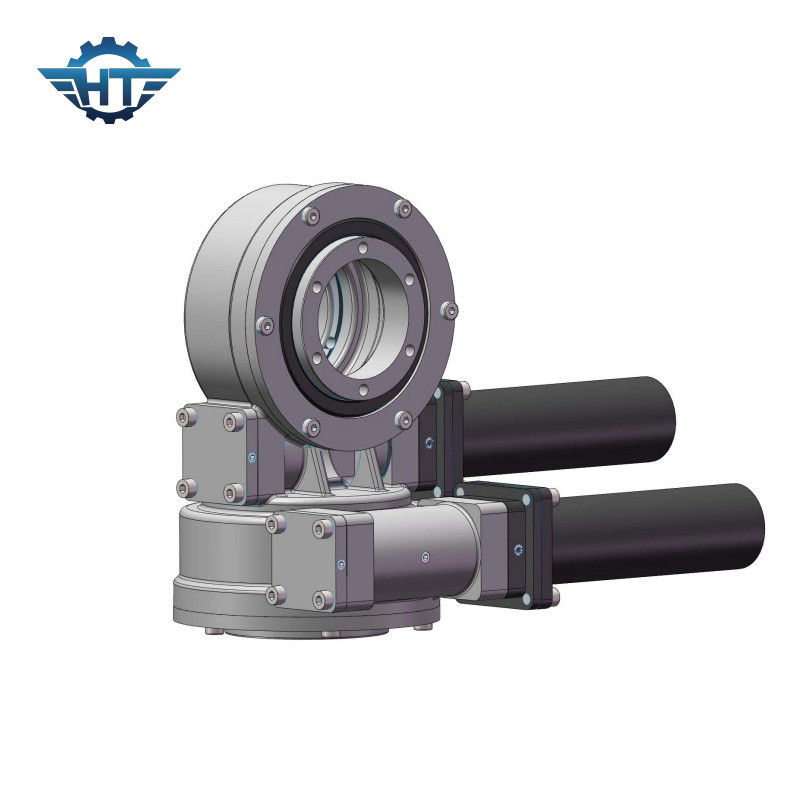

전기 드라이브드 태양 추적자들과 SDE5 셀프 록 이원축 다수 드라이브 트렌스미션
이원축 다수 드라이브 트렌스미션 기술
6kNm부터 홀딩 토크 중 220kNm, 63kNm의 출력 토크에 대한 200Nm, 모멘트 전복 부하 용량 중 500Nm에서 271kNm과 30:1 최고 156,600:1까지 기어박스 감소율까지 슬유잉 드라이브 범위의 성능. 장착은 수평적으로, 수직적으로 또는 다중 축의 조합을 가로질러 행해질 수 있습니다. VE 시리즈 슬루잉 드라이브는 더 나은 보호를 위한 태양광 응용에서 첨부 도면 위쪽 참고로 하여 슬유잉 드라이브를 탑재하도록 충고받습니다. SE 시리즈 슬루잉 드라이브는 더 나은 보호를 위한 태양광 응용에서 거꾸로 슬유잉 드라이브를 방위 축에 탑재하고 승강 축을 위한 보호를 추가하도록 충고받습니다. SDE 시리즈 슬루잉 드라이브는 2가지 방향의 말 탑니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
|
SDE 연기 시범 매개 변수 |
||||||||||||
|
모델 |
정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) |
축상의 부하 (kN) |
경하중 (kN) |
비율 |
효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 |
체중 (킬로그램) |
|
3" |
600 |
1.5 |
5.8 |
10 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40~+80 |
예 |
25 킬로그램 |
|
5" |
800 |
6 |
9.2 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40~+80 |
예 |
34 킬로그램 |
|
7" |
2000 |
7.5 |
13.2 |
34 |
58 |
57:1 |
40% |
≤0.15 |
66 |
-40~+80 |
예 |
56 킬로그램 |
|
9" |
4300 |
16 |
27.2 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40~+80 |
예 |
92 킬로그램 |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40~+80 |
예 |
160 킬로그램 |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40~+80 |
예 |
224 킬로그램 |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40~+80 |
예 |
320 킬로그램 |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40~+80 |
예 |
492 킬로그램 |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40~+80 |
예 |
705 킬로그램 |
장점
1. 선회 링을 기반으로 하는 강한 모멘트 전복
2. 인벨럽핑 웜 드라이브를 채택하세요
3. 더 큰 다중 치아 접촉을 사용하기 위한 로드를 운전하세요
4. 더 잘 정적 셀프-로킹 기능
