제품 상세 정보:
|
| 재료: | QT | 모델: | 수직 9 인치 |
|---|---|---|---|
| 전송율: | 61:1 | 정격 출력 회전력: | 13420 Nm |
| 홀딩 토크: | 55000Nm | 효율: | 40% |
| 색: | RAL 9006 또는 요구되곤 대로 | 부하 용량: | 과중한 업무 |
| 강조하다: | worm gear slewing ring,worm gear motor |
||

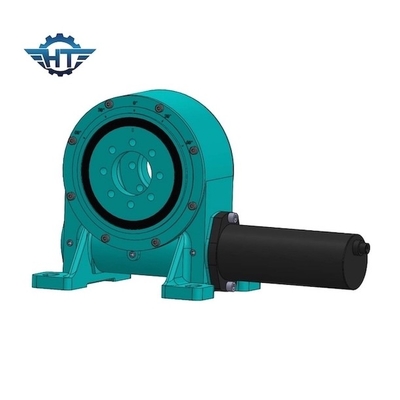

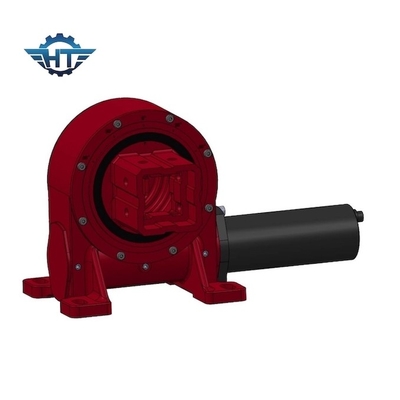

야외이 태양 트래킹 시스템에 대해 9 인치 웜 기어 드라이브 밀폐 함체를 사용했습니다
웜 기어 드라이브 기술
창주 행투오 마치너리 주식회사는 전문적 제조고 선회 베어링 / 선회 링 / 다수 정치권의 수출입니다, 슬루잉이 / 다수 드라이브를 운전하며, 그것이 주로 항구 기계, 채탄기, 용접 기계, 건설 차량, 모듈 차량, 한 개이 또는 이원축 태양추적 시스템과 작은 풍력 시스템 기타 등등에서 적용됩니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
장점
1. 강한 모멘트 전복
2. 인벨럽핑 웜 드라이브를 채택하세요
3. 다중 치아 접촉, 높은 로드 내력
4. 셀프-로킹 기능
