제품 상세 정보:
|
| 재료: | QT | 모델: | 이원축 |
|---|---|---|---|
| 특징: | 신속 설치 | 모터: | 24 Ｖ |
| 애플리케이션: | 이원축 태양추적 시스템 | 식자재원산지정보: | 중국 |
| 수명: | 30년 | 작업 시간: | 24 시간 |
| 강조하다: | 행성 모터 태양 추적자 다수 드라이브,24VDC 웜 태양 추적자 다수 드라이브,시스템 다수 드라이브를 추적하는 이원축 |
||

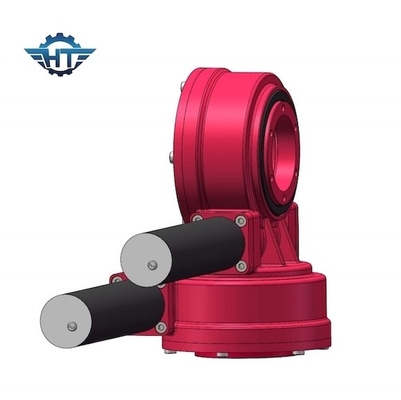

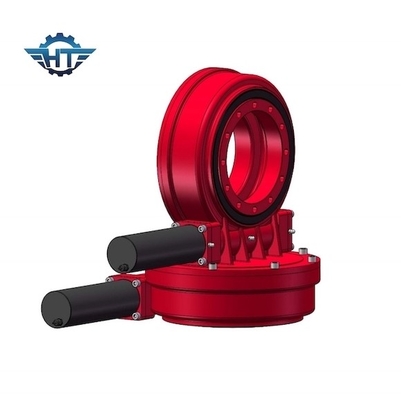

이중 축선 태양 추적 시스템을 위한 24VDC 행성 모터가 있는 이축 벌레 슬루 드라이브
이축 웜 슬루 드라이브 설명
선회 베어링은 선회 링 베어링/턴테이블 베어링/선회 링 등이라고도 합니다. 선회 링 베어링은 단일 또는 조합으로 작용하는 축방향, 반경방향 및 모멘트 하중을 수용할 수 있습니다.하우징이나 샤프트에 장착되지 않고 좌석 표면에 직접 장착됩니다.내부 및 외부 링에는 장착 구멍이 제공됩니다.두 링 모두 통합 기어를 가질 수 있습니다.선회 링 및 탁상용 베어링이라고도 합니다.선회 링 베어링은 회전 운동뿐만 아니라 진동(선회)도 수행할 수 있습니다.기어 없이 또는 내부 또는 외부 기어와 함께 사용할 수 있습니다.
VE 모델 성능 매개변수
| VE 모델 성능 매개변수 | ||||||||||||
| 모델 | 정격 출력 토크(Nm) | 유지 토크(kN.m) | 틸팅 토크(kN.m) | 축방향 하중(kN) | 레이디얼 하중(kN) | 비율 | 능률 |
정도 (도) |
IP | 작동 온도(℃) | 자동 잠금 | 무게(kg) |
| 삼" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251kg |
SDE7의 매개변수
|
용법 |
이중 태양 추적 시스템에 사용 |
|
축 수 |
이중 축 |
|
크기 |
7 인치 |
|
인증 |
CE/ISO |
|
배송 날짜 |
15일 이내 |
|
출력 토크 |
2000Nm |
|
틸팅 토크 |
13500Nm |
|
백 홀딩 토크 |
13200Nm |
|
기어비 |
57:1 |
|
서비스 수명 |
30 년 |
|
보호 수준 |
IP66 |
| 자동 잠금 | 예 |
| 능률 | 40% |
| 무게 | 21kg |
선회 드라이브의 응용
태양 에너지, 광산 기계,건설 장비,항구 게양기, 항구 기름 이송 장비, 육상 및 해상 기중기, 굴착기, 콘크리트 기계,회전하는 그래버와 윈치,플라스틱 및 고무 기계, 직조 기계,벌목 산업 기계, 풍력 발전,전자 발전소,수처리 기계, 드릴링 장비 및 조향 응용 분야.
