제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | SDE17 |
|---|---|---|---|
| OEM: | 이용 가능합니다 | 바퀴모양 타입: | 2축 |
| 설치 위치: | 가정과 분야 | 출력 토크: | 9460 Nm |
| 토크를 기울이기: | 67000 Nm | 홀딩 토크: | 53040 Nm |
| 강조하다: | SDE 17 웜 기어 다수 드라이브,두개 주축 태양 다수 드라이브,태양 다수는 기어 들 모우터로 구동합니다 |
||

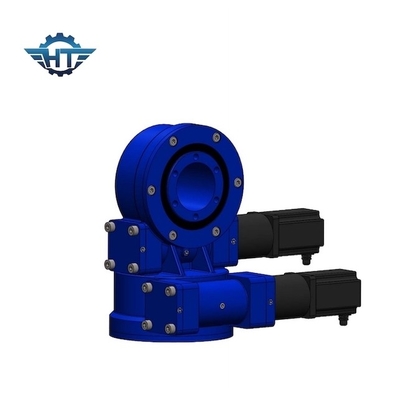

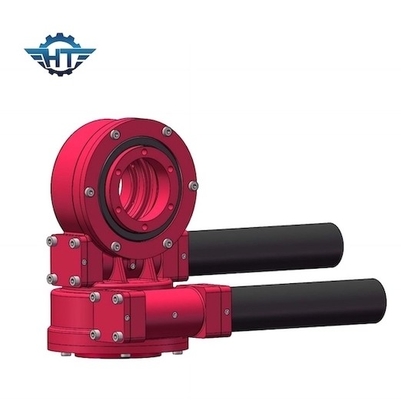

이중 축선 태양 학력별 반편성용 장치 모터가 있는 SDE17 벌레 장치 선회 드라이브
웜기어 슬루 드라이브 설명
태양 추적 시스템은 자동으로 태양을 추적하고 전체 발전량을 증가시킬 수 있는 광전지 시스템으로, 광열 및 광전지 발전 과정에서 태양광 사용을 최적화하여 기계 및 전기 제어 장치 시스템의 광전 변환 효율을 향상시킵니다. : 구동구조체(로타리감속기, 전동푸시로드, 웜기어 및 웜 등), 컨트롤러, 트래킹브라켓, 센서(경사센서, 리미트센서) 등.태양광 장착 방식보다 2축 태양광 트래커로 발전량 증가 30 ~50%.1축 태양광 추적기는 태양광 장착 시스템보다 발전량을 15~30% 증가시킵니다.이중 축 슬루 드라이브는 이중 축 태양 추적 시스템에 적용됩니다.
VE 모델 성능 매개변수
| VE 모델 성능 매개변수 | ||||||||||||
| 모델 | 정격 출력 토크(Nm) | 유지 토크(kN.m) | 틸팅 토크(kN.m) | 축방향 하중(kN) | 레이디얼 하중(kN) | 비율 | 능률 |
정도 (도) |
IP | 작동 온도(℃) | 자동 잠금 | 무게(kg) |
| 삼" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251kg |
SDE17의 매개변수
|
용법 |
이중 태양 추적 시스템에 사용 |
|
축 수 |
이중 축 |
|
크기 |
17인치 |
|
인증 |
CE/ISO |
|
배송 날짜 |
15일 이내 |
|
출력 토크 |
9460Nm |
|
틸팅 토크 |
67000Nm |
|
백 홀딩 토크 |
53040Nm |
|
기어비 |
102:1 |
|
서비스 수명 |
30 년 |
|
보호 수준 |
IP65 |
포장 및 운송
모든 슬루 드라이브는 훈증이 없는 나무 케이스로 포장됩니다.
샘플 및 소형 화물 운송을 위해 해상 운송, 항공 운송, 도로 운송, TNT, DHL, UPS, EMS, Fedex 등과 같은 특급을 지원합니다.
장착 제안
1. 수평 설치
더 나은 보호를 위해 태양열 응용 분야에서 방위각 축에 수직으로 선회 드라이브를 장착하는 것이 좋습니다.
2. 수직 설치
필요한 경우 태양열 응용 분야에서 다음 그림을 참조하여 선회 드라이브를 장착하는 것이 좋습니다.
