제품 상세 정보:
|
| 재료: | QT | 모델: | SDE7 " |
|---|---|---|---|
| 기어 비율: | 57:1 | 효율: | 40% |
| 표준 색: | RAL 9006 | 셀프 록크: | 예 |
| 보증: | 5~10년 | 애플리케이션: | 위성 안테나 |
| 강조하다: | slewing ring drive,worm drive motor |
||

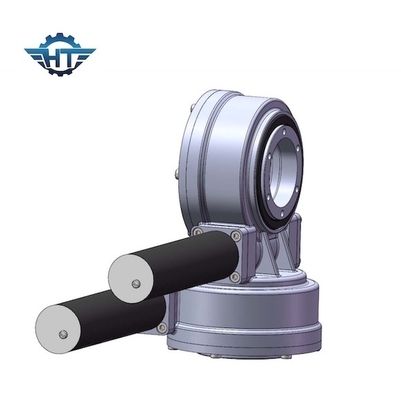

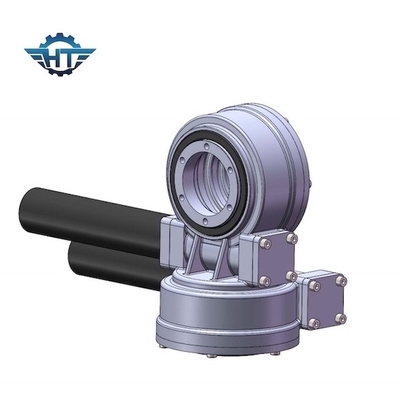

7 인치 2 주축 작은 다수는 위성 안테나를 위해 24VDC 기어 들 모우터 또는 Nema로 구동합니다
두가지 주축 작은 다수 드라이브 기술
웜 기어 다수 드라이브는 삶으로 일하여 잘 보호하는 성능, 큰 전파 토크, 더 좋은 임팩트 저항과 장기간을 특징으로 합니다. 이중 축 슬루잉 드라이브를 위한 가장 공통 슬유잉 구동 어플리케이션은 CSP (일광 반사 장치, 또한 불려진 타워), 집중된 광기전 (CPV), 위성 안테나 또는 레이더반사기와 같은 이중 축 태양 추적자들입니다. 다른 애플리케이션은 자동차 승강기와 로봇 암 포지셔너와 무대 설비를 포함합니다. 태양 추적자 이원축 다수 드라이브는 이원축 태양추적 적용에 완전한 해결책입니다.
다수 드라이브는 위성 안테나에 해당되었습니다
| 상품 이름 | SDE7 슬유잉 드라이브 |
| 출력 토크 | 980 N.m ; 723 ft.lbs |
| 맥스 출력 토크 | 1938 N.m ; 1429 ft.lbs |
| 순간 토크를 기울이기 | 7000 N.m ; 5163 ft.lbs |
| 홀딩 토크 | 13200 N.m ; 9736 ft.lbs |
| 정적 굴대 평가 | 133.20 나트 ; 29943 파운드 |
| 정적 광선 평가 | 53 나트 ; 11977 파운드 |
| 동적 굴대 평가 | 31.90 나트 ; 7171 파운드 |
| 동적 광선 평가 | 27.91 나트 ; 6274 파운드 |
| 자동차 대안 | 12V/24V 모터 ; 스텝 모터 ; 브러쉬리스 모터 |
| 제품 방식 | 이원축 ; 단일축 ; CPV / HCPV ; 태양 접시 ; 포물형 ; 태양열 탑 |
| 어플리케이션 특성 | 태양추적 시스템, 산업용 기계류 |
| 태양계 평방미터 | 30 ㎡ |
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
응용소프트
이원축 태양추적 시스템
교정용 계기
CPV
접시
위성 안테나
