제품 상세 정보:
|
| 재료: | QT | 모델: | SDE5 |
|---|---|---|---|
| 기어 비율: | 57:1R | 출력 토크: | 0.8kNm |
| 홀딩 토크: | 6kNm | 토크를 기울이기: | 9.2kNm |
| 효율: | 40% | 작업 임시.: | -30℃~+120℃ |
| 강조하다: | slewing ring drive,worm drive motor |
||

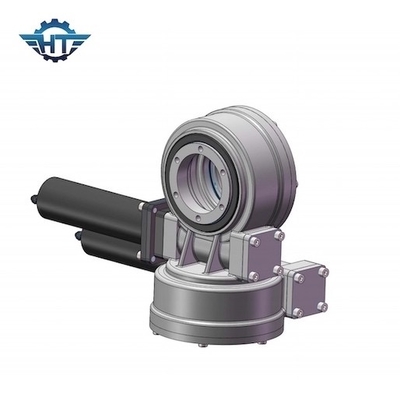

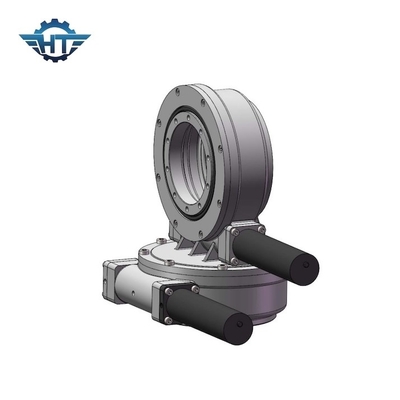

태양추적 시스템과 위성을 요구하는 드라이브를 비트는 둘러싸인 주택 5 인치 웜 기어
드라이브 기술을 비트는 웜 기어
다수 드라이브는 보통 웜, 터보형 다수 태도, 주택과 전력자원으로 구성된 다수 태도의 업그레이된 제품입니다. 고품질 주강을 사용하는 주택은 바른 고강도를 가집니다, 웜 기어가 42CrMo와 빛 이온 질 화법을 사용합니다, 그것의 마모 방지 강도가 더 높고 강한 견고성과 서비스 수명이 국내 전통적 기체 질화 50Mn 물질과 다른 국내 봉투 벌레와 비교하여 더 깁니다. 실제 동작 과정에서, 전송 베어링 요소로서의, 슬유잉 드라이브는 큰 축방향 힘, 반경 방향 하중과 모멘트 전복을 지녀야 합니다. 이용을 위한 요구조건을 충족시키기 위해, 태양 열 슬루잉 드라이브는 극단적으로 높은 슬유잉 정확도를 가지고 있는 동안 충분한 세기와 강성을 보증할 필요가 있습니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
말하세요 : 더 상세한 차원과 매개 변수가 미안하지만, 우리의 판매 그림을 언급하기 때문에, 위에서 말한 차원과 매개 변수는 업데이트되거나 조정될 수 있습니다.
장점
1. 선회 링을 기반으로 하는 강한 모멘트 전복
2. 인벨럽핑 웜 드라이브를 채택하세요
3. 더 큰 다중 치아 접촉을 사용하기 위한 로드를 운전하세요
4. 더 잘 정적 셀프-로킹 기능
