제품 상세 정보:
|
| 모델: | SE14 | 홀딩 토크: | 54200 Nm |
|---|---|---|---|
| 틸팅 토크: | 68000 Nm | 출력 토크: | 6550 Nm |
| 축 방향 하중: | 680 나트 | 근본적 로드: | 230 나트 |
| 증명서: | ISO9001, CE | 적용: | 태양 추적 시스템 |
| 강조하다: | hydraulic slew motor,solar tracker drive |
||

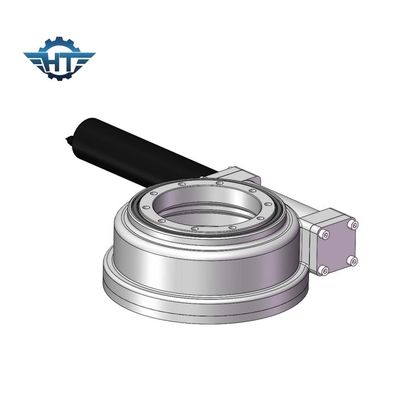

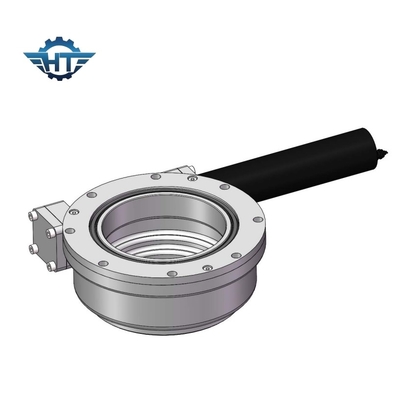

SE 시리즈 웜 기어 다수는 태양추적 시스템을 위한 고효율로 구동합니다
SE 슬유잉 드라이브 기술
기술로서 지탱한 선회 베어링, 선회 링은 나아졌습니다, 많은 비튼 드라이브가 글로보이드 웜 기술을 사용하고 있고, 여기서 웜이 기어에 더 많은 이를 참여시키기 위해 형성하여집니다
이 상승된 치형 결합관계는 더 큰 힘, 효율과 내구성의 결과가 됩니다.슬유잉 드라이브 사용 기준 웜 기술 그것에 수평식 위의 웜 손잡이의 속도 비율이 웜 위의 줄수（나사）와 웜 기어 또는 기어에서 이의 수 사이에 관계에 의존합니다.
SE 시리즈의 실행
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크 (N.m) | 홀딩 토크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 효율 | 정확성 (') | 자기 로킹 | 체중 (킬로그램) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
다수 드라이브의 설치
1.예를 들면 용접, 아연도금의 장착 구조, 잔여물, 때, 기타 등등을 청소하세요.
2.아이볼트와 다수 드라이브를 높이세요.
3.다수 드라이브는 온로딩 조건에 탑재될 것입니다.
4.다음 절차는 볼트 조임력들 사이에 일탈을 회피하기 위해 따르게 될 것입니다.
5.쓰레드 락 액체를 스레드에 응용하세요.
6.완전히 피팅부를 요청하는 뜨레드 틈새 위의 쓰레드 락 액체를 전념하세요.
7.십자형으로 볼트를 사전로딩하세요. 볼트가 어떻게 크로스와이즈 순서를 토크를 얻는지 스케치 아래에서 일반적인 패턴을 보세요. 각각 안쪽 외부 링으로 시작하세요. 30%의 조임 토크에 모든 볼트의 크로스와이즈 토르크링을 하세요. 그리고 나서 80%의 조임 토크에 크로스와이즈 토크를 반복하세요. 조임 토크 중 100%에 대한 마침내 크로스와이즈 토크.
회전 구동기가 그것이 부하가 전원과 회전 토크를 유지하도록 요구하는 적용에 잘 적합하기 때문에 사용되고 중요할 수 있는 다수의 애플리케이션이 있습니다.
전형적 변동 구동 어플리케이션은 포함하지만, 다음으로 제한되지 않습니다 :
1.태양 추적자
2.풍력 발전용 터빈
3.사람들의 승강기
4.수력 기계
5.원격 조정기
6.굴삭기
7.승강기
8.크레인
9.드릴링 장비
10.군 장비
