제품 상세 정보:
|
| 모델 번호: | SE14 | 홀딩 토크: | 54200 Nm |
|---|---|---|---|
| 틸팅 토크: | 68000 Nm | 출력 토크: | 6550 Nm |
| 정적 축상의 부하: | 680 나트 | 정적 급성 부하: | 230 나트 |
| 원료: | 50Mn, 42CrMo | 중량: | 63 킬로그램 |
| 강조하다: | hydraulic slew motor,solar tracker drive |
||

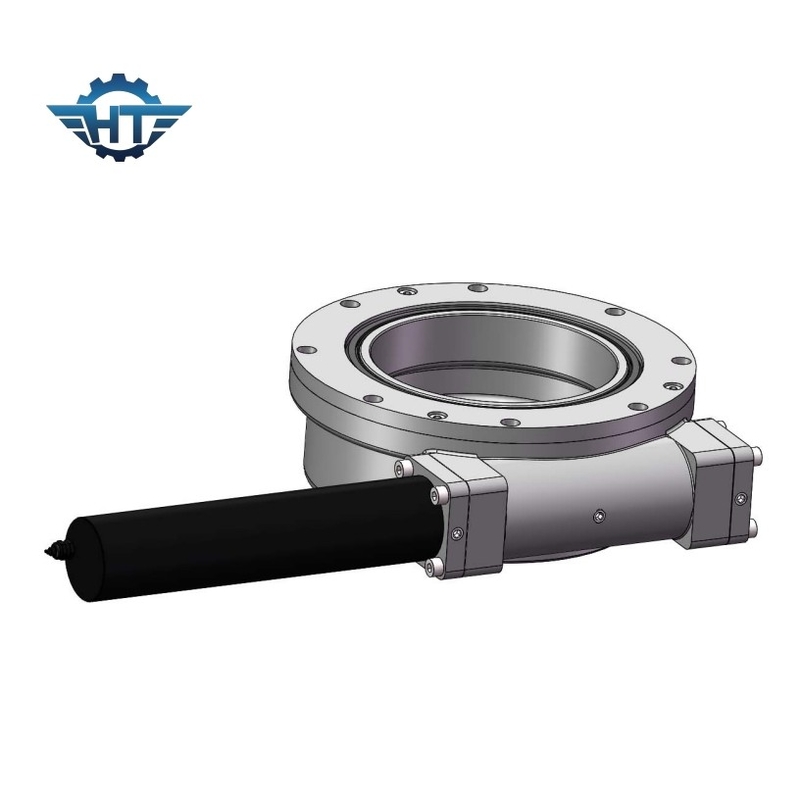

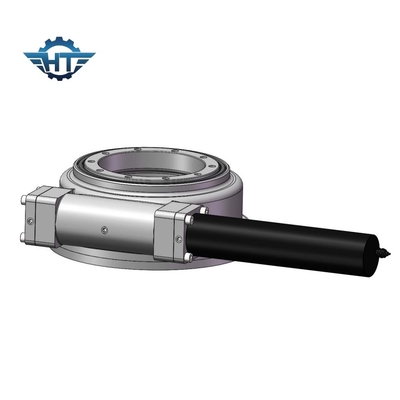

태양추적 시스템을 위한 모터와 SE14A 태양 다수 드라이브 트렌스미션
SE14A 다수 드라이브 기술
모델 코드 :
1 2 3 4 5 6 7 8 9 10 11
| KE - 3 - 31 - Ｍ - HA - 6B Ｒ Ｃ - 2 - REV.A |
SE : SE-호라이즌탈 다수 드라이브, VE-베르티칼 다수 드라이브
SDE-듀얼 주축 다수 드라이브
2- 제품 치수, eg.3, 5, 7, 9, 12, 14, 17, 21, 25, 3 다수 드라이브, 감소율 : 31.5 " 다수 드라이브, 감소율 : 37.7 " 다수 드라이브, 감소율 : 57, 9 " 다수 드라이브, 감소율 : 61, 12 " 다수 드라이브, 감소율 : 78, 14 " 다수 드라이브, 감소율 : 85, 17 " 다수 드라이브, 감소율 : 102, 21 " 다수 드라이브, 감소율 : 125, 25 " 다수 드라이브, 감소율 : 150.
3- A : 공학 수준, A, 비, Ｃ, 기타 등등...
4- XXX : 감소율.
5- Ｍ : M-측정 장착용 나사산, 영국 측정에 의한 넌-스크류 홀. Ｍ
6- HX : HA 급랭, HC-노 급랭, HD-오스템페레드 연성 주철, HQ QPQ, HN-니트라이딩
7- 25M : B-6B 스플라인 입력, 12M-φ12 홀 입력, 25M-φ25 홀 입력, 160-160CC 수력 모터 입력, 24-24V 기어 모터 입력, 220-220V 기어 모터 입력, 380-380V 기어 모터 입력
8-R : R-권리 측, 모터 위치. Ｌ 왼쪽, 모터 위치.
9-C : C-부과된 마지막. E-공급 부호기. 떨어져 있는, 유압 포트 위치 & 방향. 나 - 안에, 유압 포트 위치 & 방향. 위로 Ｕ, 유압 포트 위치 & 방향. Ｄ - 아래, 유압 포트 위치 & 방향.
10- 2 : 넌 웜 number/ 공백 단일, 2-듀얼
11-rev.a : 버전은 비 Ｃ 기타 등등을 넘버링합니다...
주목하세요 : 우리는 고객들이 특수한 요구 사항을 가지고 있을 때 고객 코드를 추가할 것입니다.
SE 모델 다수 드라이브의 실행 매개 변수
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크 (N.m) | 홀딩 토크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 효율 | 정확성 (') | 자기 로킹 | 체중 (킬로그램) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
수송, 취급 & 저장
단지 수평 위치, 영향에서 수송은 회피되어야 합니다.
웨어는 글러브로 일하고 다수 드라이브를 취급할 때 주의합니다.
다수에서 벨소리의 사용 더 홀은 볼트를 안전한 호이스팅, 취급과 배치에게 공급해 주지 않을 수 없습니다.
단지 수평 위치에서 그리고 밀실에서 저장하고 노출된 접합면의 습식, 표면 코로우젼 프로텍션이 닫힌 패키징에서 대략 1개월을 지속하게 하는 것으로부터 그것을 멀리하세요. 더 오랫동안 기간 저장은 특별한 보호 대책을 요구합니다.
언패킹된 다수 벨소리를 옮기기
사용 적당한 상승 gear/는 결코 수직적으로 제품을 옮기지 않습니다
언패킹된 다수 드라이브는 다음의 조건 하에 기어를 높이는 것과 함께 옮겨질 수 있습니다 :
