제품 상세 정보:
|
| 재료: | QT | 모델: | SDE21" |
|---|---|---|---|
| 홀딩 토크: | 89kNm | 토크를 기울이기: | 65kNm |
| 효율: | 40% | 축상의 부하: | 337kN |
| 레이디얼 하중: | 640kN | 색: | Ral 코드 기반 |
| 강조하다: | slewing ring drive,small slew drive |
||

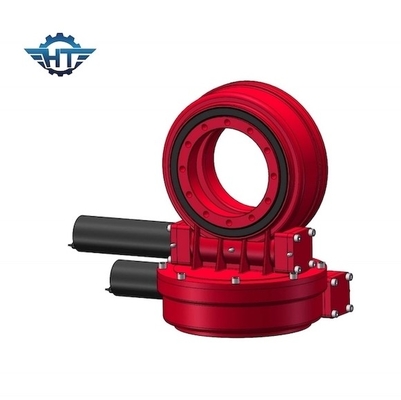

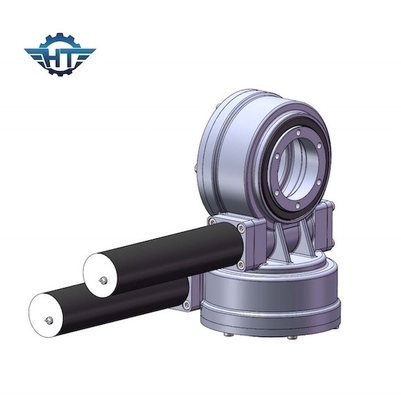

이원축 태양추적 시스템을 위한 높은 홀딩 토크와 저소음 SDE 다수 드라이브 트렌스미션
저소음 SDE 다수 드라이브 기술
이원축 태양 추적자는 이원축 태양 추적자 슬루잉 드라이브와 같이 무빙 플랫폼, 고정 플렛폼, 일련의 체인, 병렬 체인과 구동 장치를 포함합니다. 평행한 추적 메커니즘을 형성하면서, 무빙 플랫폼은 일련의 체인에 의해서 지원되고 병렬 체인에 의해 가동됩니다. 다수는 태양 추적자가 약 수직이고 수평축을 회전시키기 위해 무빙 플랫폼을 운전하도록 지시하기 위해 병렬 체인을 운전하기 위해 구성되는 이원축을 위해 운전합니다. 현재 누설의 드라이브를 비트는 이원축 태양 추적자는 더 큰 작업공간, 고강도의 더 좋은 트래킹 성능과 이점, 낮은 에너지 소모량, 작은 구동 토크와 저관성, 기타 등등을 가지고 있습니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
핵심적 매개 변수의 어휘
순간 토크를 기울이는 것 : 토크는 로드의 위치와 선회 베어링의 센터 사이의 거리의 증가한 로드입니다. 만약 로드와 거리에 의해 발생된 큐오르크가 평가된 경사 모멘트 토크보다 더 크면, 슬유잉 드라이브가 전복될 것입니다.
경하중 : 선회 베어링의 주축에 대한 로드 수직
축상의 부하 : 선회 베어링의 주축과 평행한 로드
홀딩 토크 :그것은 리버스 토크입니다.드라이브가 거꾸로 회전하고 있고 일환이 손상되지 않을 때, 달성된 최대 회전력은 홀딩 토크로 불립니다.
자기 로킹 : 로딩될 때만, 슬유잉 드라이브는 바퀴모양이고 그러므로 불려진 자기 로킹을 역으로 돌릴 수 없습니다.
