제품 상세 정보:
|
| 재료: | QT | 모델: | 단일축 5 인치 |
|---|---|---|---|
| 기어 비율: | 37:1 | 정격 출력 회전력: | 962 Nm |
| 홀딩 토크: | 30 크킨텀 | 토크를 기울이기: | 6kNm |
| 효율: | 40% | 작업 임시.: | -30C~+80C |
| 강조하다: | slewing ring drive,worm drive motor |
||

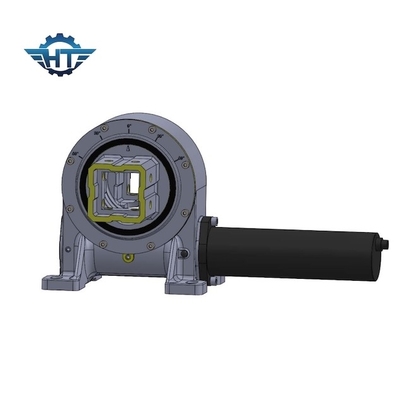

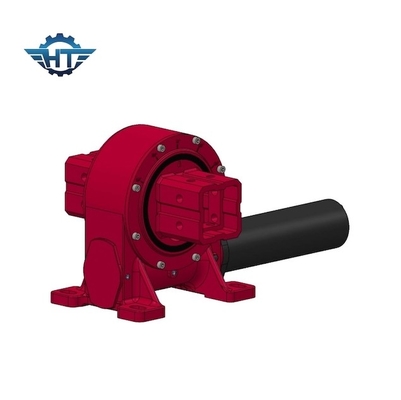

단일축 GPS 태양 트래킹 시스템을 요구하는 드라이브를 비트는 둘러싸인 VE5 웜 기어
드라이브 기술을 비트는 웜 기어
약간의 완료된 예비품과 웜을 싸면서, 행투오의 슬유잉 드라이브는 주택, 선회 베어링, 봉합으로 구성됩니다. 우리는 또한 슬유잉 드라이브를 위해 사용된 전자 모터와 수력 원동기를 생산할 수 있으며, 그것이 시계 바늘 방향과 시계 반대 방향 방향회전을 위한 이동 할 수있.
모형을 만드세요 :VE5
원산지 : 창주, 중국
브랜드 : HT
타이핑하세요 :둘러싸입니다
재료 :QT
출력 토크 : 962 N.m
순간 토크를 기울이는 것 : 6000 N.m
홀딩 토크 : 30 kN.m
정적 굴대 평가 :16 나트
정적 광선 평가 :27 나트
기어 비율 : 37:1
효율 :40%
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
장점
1. 선회 링을 기반으로 하는 강한 모멘트 전복
2. 인벨럽핑 웜 드라이브를 채택하세요
3. 더 큰 다중 치아 접촉을 사용하기 위한 로드를 운전하세요
4. 더 잘 정적 셀프-로킹 기능
