제품 상세 정보:
|
| 재료: | QT | 모델 번호: | SDE21" |
|---|---|---|---|
| 타입: | 웜과 웜 훨 | 사용 시간: | 30년 |
| OEM: | 이용 가능합니다 | 애플리케이션: | 태양추적 시스템 |
| 비율: | 125:1 | 밀폐형 하우징: | 예 |
| 강조하다: | slewing ring drive,worm drive motor |
||

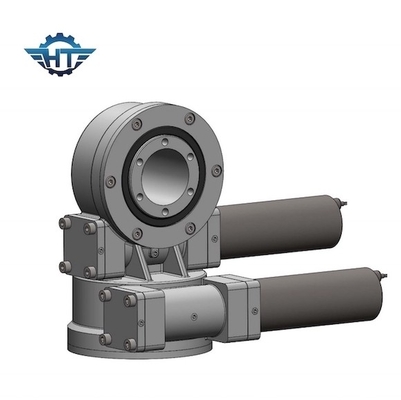

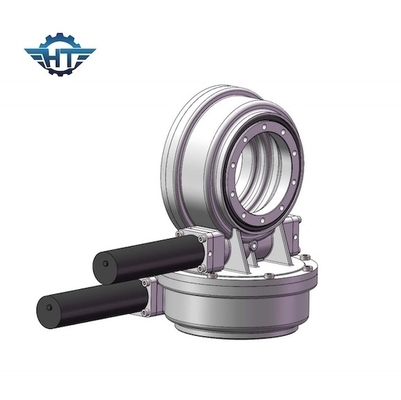

나선형 기어는 태양 추적자를 위한 AC 380 모터로 이원축 다수 드라이브 모델 SDE21을 수용하는 것 에워쌌습니다
밀폐 함체 이원축 다수 드라이브 기술
다수 드라이브는 최대 제어와 운동 지원을 포기하기 위해 특허 받는 글로보이드 웜 기술을 사용합니다. 기어박스에게 더 큰 안정성과 강도를 주면서, 우리의 웜 전동 장치는 표준 웜 보다 더 높은 치형 결합관계인 모래시계 스크루로부터의 링기어의 Pitch 라인 위의 5 내지 11 치아를 종사합니다. 모래시계 기술에 대하여 더 자세히 아세요.
일광 반사 장치와 집중된 광기전 (CPV)와 같은 이중 축 슬루잉 드라이브스아레 이중 축 태양 추적자들을 위한 가장 공통 슬유잉 구동 어플리케이션과 위성 또는 레이더반사기. 다른 애플리케이션은 자동차 승강기와 로봇 암 포지셔너와 무대 설비를 포함합니다.
SDE 이중 축 포지셔너 상술
SDE 이중 축 슬루잉 드라이브는 정확한 3D 위치설정의 30년 현장 수명에게 보장됩니다. SDE 드라이브는 싱글 드라이브에서 효율적이고 믿을 만한 솔루션을 만듭니다. 우리는 현장 수명을 극대화하기 위해 CE 인증인 ISO 9001에 의해 설정된 기준을 사용하여 성분과 원료의 모두에게 자격을 줍니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
애플리케이션
합병된 방위각 & 높이와 둘러싸인 디자인은 트래킹 정밀도와 발전 효율을 향상시킬 수 있습니다.
