제품 상세 정보:
|
| 모델: | 7 인치 | 기어 비율: | 57:1 |
|---|---|---|---|
| 효율성: | 40% | 종류: | 이원축 |
| 적용: | 태양 추적자 | OEM 서비스: | 사용 가능 |
| 원산지: | 창주, 중국 | 드라이버: | 24V DC |
| 강조하다: | solar tracker drive,slewing gear |
||

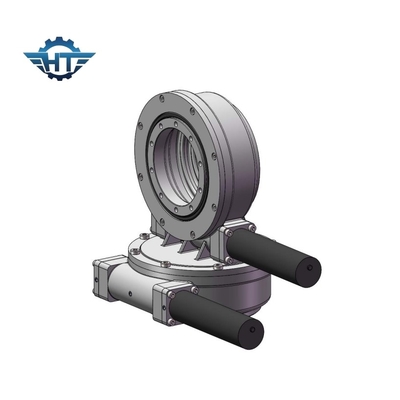

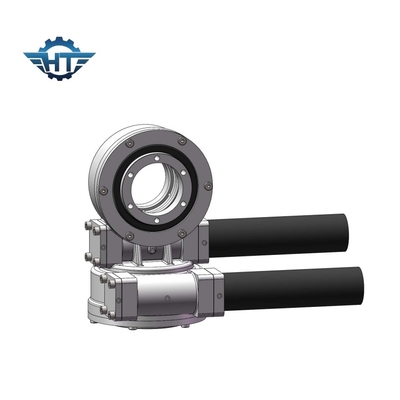

Sde7 트래커용 24VDC 행성 기어 모터와 함께 듀얼 워크 기어 태양 스레드 드라이브
워크 기어 태양 스레드 드라이브설명
스레잉 드라이브는 방사선 및 축적 부하를 안전하게 수용하고 회전을위한 토크를 전송 할 수있는 기어박스입니다. 회전은 단일 축 또는 여러 축에서 함께 될 수 있습니다.회전 드라이브는 제조 기어로 만들어집니다.류, 밀폐, 하우징, 모터 및 기타 보조 부품 및 통합 변속기에서 조립합니다.
슬레잉 드라이브는 모듈형 트레일러, 크레인, 목재 잡기 장비, 공기 작업 플랫폼, 태양 추적 시스템, 풍력 발전 시스템 등에 널리 사용됩니다.
회전 드라이브는 고위도 지역에 적합하며 전력 생산 효율은 35% 이상 증가하여 태양광 발전 시스템의 효율을 크게 향상시킵니다.
수평 단축 태양 추적 시스템에서는 태양 전지판의 주축이 기울기 각도를 정확하게 추적하도록 각도를 조정합니다.이러한 종류의 스윙 드라이브는 낮은 위도 지역에만 적용됩니다.
스레잉 드라이브는 스레잉 베어링을 핵심 부품으로 채택하여 축력, 방사력 및 기울기 모멘트를 동시에 견딜 수 있습니다. 스레잉 드라이브는 태양 추적 시스템에서 널리 사용됩니다.
태양 추적 시스템은 수평 단축 태양 추적 시스템, 기울기 단축 추적 시스템 및 듀얼 축 태양 추적 시스템으로 나뉘어 있습니다.
태양열 추적 시스템에서 사용되는 스윙 드라이브는 주로 단일 축 (SE 시리즈), 이중 축 (SDE 시리즈) 및 수직 유형 (VE 시리즈) 이다. 가장 일반적으로 사용되는 모델은 SE3, SE5, SE7입니다.,SE9; SDE3, SDE7, VE7, VE9.
어떻게 스윙 드라이브의 적절한 크기를 선택할 수 있습니까?
성능 부족 또는 성능 과잉뿐만 아니라 피하기 위해 스윙 드라이브의 적절한 크기를 선택하는 것은 비용 효율적인 솔루션을 달성하는 데 중요한 역할을합니다.
적절한 스윙 드라이브를 선택하기 위해 다음 정보를 제공하십시오.
1. 신청서
2필요한 출력 토크. 이 데이터에 대한 명확한 생각이 없다면, 예를 들어, 패널의 무게와 우리 회전 드라이브에 대한 장착 브래킷에 대한 부하를 우리에게 알려주십시오.
3. 지난 10년 동안 당신의 지역에서 가장 큰 바람과 부하의 크기를 계산하는 데 사용됩니다. 우리가 추천한 드라이브가 강한 바람이 오면 최대 부하를 견딜 수 있는지 여부를 계산하는 데 사용됩니다.
4. 당신이 필요로 하는 출력 속도는 당신을 위해 적합한 모터를 추천하는 데 도움이 될 것입니다.
5. 반발, IP 등급 수요 등 기타 정보
S의 기술 데이터DE 슬로우 드라이브스
| 모델 | 비율 | 정차 출력 토크 (N.m) | 기울기 토크 ((N.m) | 유지 토크 (N.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 효율성 | 정밀도 (°) | 자동 잠금 | 무게 (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 그래요 | 12 |
| 5인치 | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 그래요 | 18 |
| 7인치 | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 그래요 | 32 |
| 8인치 | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 그래요 | 28 |
| 9인치 | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 그래요 | 52 |
| 12인치 | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 그래요 | 65 |
| 14인치 | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 그래요 | 88 |
| 17인치 | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 그래요 | 135 |
| 21인치 | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 그래요 | 192 |
| 25인치 | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 그래요 | 251 |
