제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | VE9 " |
|---|---|---|---|
| 기어 비율: | 61:1 | 애플리케이션: | 수평선상 단일축 트래킹 시스템 |
| 특징: | IP66 둘러싸인 집 | 웜 기어: | 이중 봉투 |
| 효율: | 40% | 표준 색: | RAL 9006 |
| 강조하다: | VE9 태양 추적자 다수 드라이브,24V 자동차 태양 추적자 다수 드라이브,24V 자동차 다수 드라이브 |
||

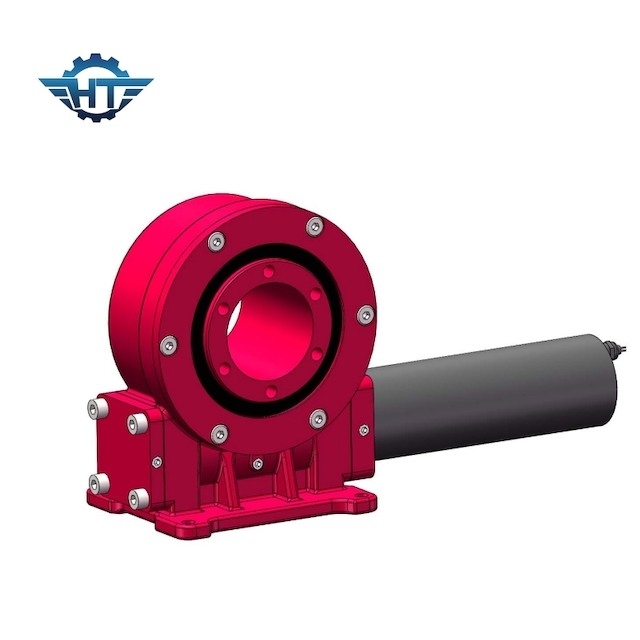

수평선상 단일축 트래킹 시스템을 위한 24V 모터와 VE9 다수 드라이브 트렌스미션
VE9 다수 드라이브 트렌스미션 기술
VE 모델은 고듀티 사이클, 저속을 위해 설비된 강건한 둘러싸인 전동 슬루잉 드라이브 솔루션입니다 (<1 RPM="">
광기전성 개발의 초기 단계에, 광기전성 지원은 모두 수정된 구조이며, 그것이 상대적으로 구조에서 단순하고 비용에서 낮습니다. 발전소의 보조금의 취소와 인터넷으로의 저렴한 접근과 수익성과 효율성에 대한 점증하는 수요와 함께, 슬유잉 드라이브를 사용하는 트랙킹 브라켓은 시장으로부터 점점 더 많은 관심을 또한 받았습니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
드라이브 장점을 비트는 VE9
1. 높은 백홀딩 토크가 태양 추적시스템의 안정성을 개선합니다
2. 소프트웨어의 멀펑션링이 시스템을 제어한다는 사건에서 단단한 스톱 내부자
3. 인벨럽핑 웜 드라이브 내부
4. 다중 치아 접촉이 높은 로드를 보증합니다
5. 셀프-로킹 기능
응용소프트
단일축 추적시스템
단일축 추적시스템은 평평한 단일축과 기우뚱한 단일축을 포함합니다.
