제품 상세 정보:
|
| 모델: | VE9 선회 장치 | 셀프 록: | 예 |
|---|---|---|---|
| 증명서: | ISO9001, CE | 듀티 싸이클: | 30년 |
| 재료: | 50Mn,42CrMo | 애플리케이션: | 단일축 태양추적 시스템 |
| 색: | 요청된 것으로 | 정확도: | 0.15 급 |
| 강조하다: | IP66 자동 잠김 수력 다수 모터,수직 슬유잉 드라이브 50Mn 42CrMo,50Mn 42CrMo 수력 슬유잉 드라이브 |
||

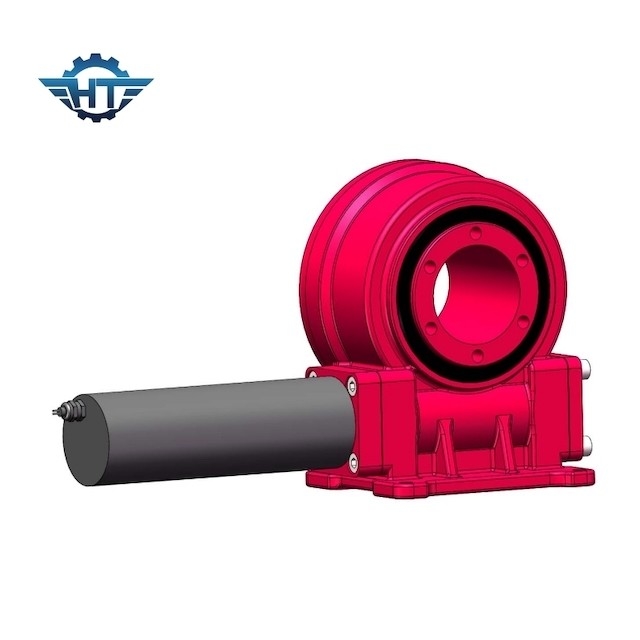

단일축 태양추적 시스템을 요구하는 9 인치 수직 다수 드라이브를 잠근 IP66 본인
슬루잉 드라이브 기술
IP66 수직은 다수 드라이브가 특히 평축 추적을 요구하는 태양 추적시스템을 위해 설계된다는 것을 개시했습니다. 수직 다수 드라이브의 정확 회전은 메커니즘이 완전히 추적할 수 있게 허락합니다. 이런 종류의 수직 선회 링 드라이브는 모래시계 메커니즘을 통합시키는 최신 기술을 사용하여 제조됩니다.
수직 슬루잉 드라이브는 일반적으로 완전히 수직을 설치하고, 넓게 홈통 발전과 같은 다양한 광기전성 전력 발전 프로젝트, 평평한 단일축 태양추적 시스템, 기울여진 태양추적 시스템에서 사용됩니다. PE (고 정밀도 VE) 시리즈 슬루잉 드라이브는고 정밀도, 밀폐 함체와 보통 이 모델과 함께 있습니다, 그것이 먼지와 물이 내부에 들어가는 것을 예방할 수 있습니다. 고객이 태양 전지판을 사용하려고 하면, 그것의 18-30 ㎡ 태양 전지판 지역을 취급할 수 있습니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
비용 효율적, 대 적재 회전식 드라이브 장치와 기계식 링크 기구 구조의 사용은 저비용과 높은 신뢰도라는 유리한 입장에 있습니다. 중위도 지방에 적용할 수 있게, 발전 효율은 효과적으로 25%상 향상될 수 있습니다. 천문학적 알고리즘과 센서를 결합시키는 폐-루프 추적자 원리는 효과적으로 트래킹 정밀도를 향상시키기 위해 채택됩니다. 바람과 모래 저항을 이점이 있는 사용 폴리머 재료 태도 부품을 회전시키고 유지보수가 필요없는 주요 부분. 그것은 브라켓의 안전성과 안정을 보호하기 위해, 비 오는 날, 눈 덮인 주간 모드, 강풍 보호, 기타 등등과 같은 다양한 작동 모드를 가지고 있습니다. 시스템 용량과 각도는 다양한 영역 요구에 탄력적이고 적응할 수 있습니다.
