제품 상세 정보:
|
| 종류: | 슬유잉 드라이브 | 원산지: | 창주, 중국 (본토) |
|---|---|---|---|
| 모터: | 브러시리스 직류 전동기 | 특징: | 완전히 에워싸입니다 |
| 소재: | 42CrMo 또는 50Mn | 보증: | 5~10년 |
| 크기: | 3 인치 내지 25 인치 | 적용: | 태양열발전시스템 |
| 강조하다: | VE9 Compact slew drive gearbox,24V Reducer slew drive gearbox,solar energy slew drive gearbox |
||

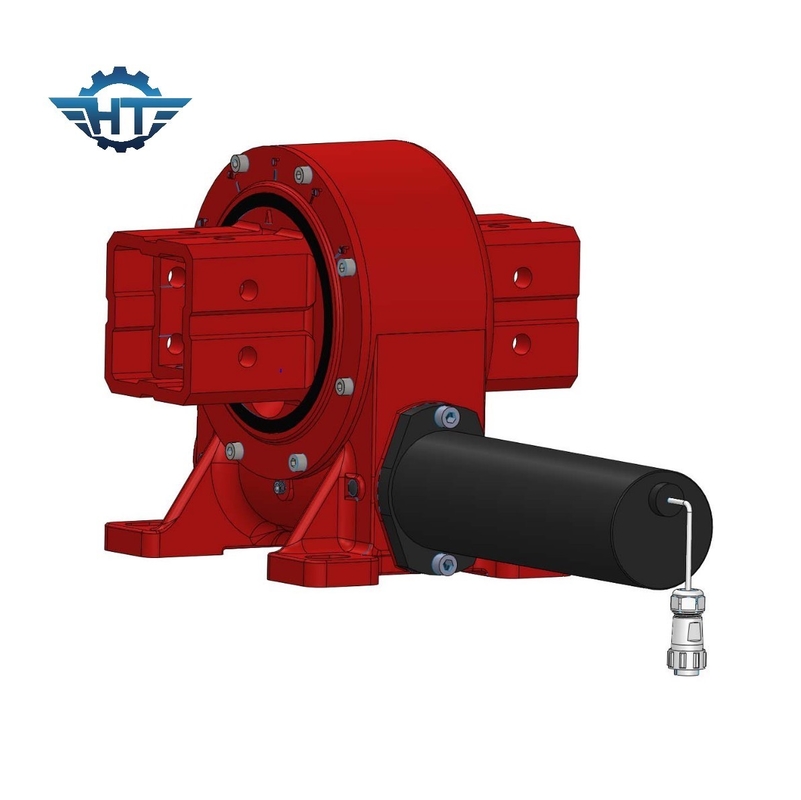

VE9 소형 워크 기어박스 스윙 드라이브 태양 에너지를 위한 24V 기어박스 감소기
모래시계 Worm Gear Slew Drive 설명
스레브 드라이브는 높은 회전 토크를 사용하여 방사성 또는 축적 부하를 처리하도록 설계되었습니다. 광업, 건설, 금속 작업, PV 태양 에너지,집중 태양광 발전 및 안전 및 정확성을 위해 결함이없는 정밀 사용 스위닝 기술과 결합하여 끊임없는 강도를 필요로하는 다른 응용 프로그램.
단축 스레드 드라이브는 평평한 단축 추적 시스템에서 사용되며, 그 브래킷은 북-남 배열, 동-서 추적 시스템입니다. 천문학 알고리즘에 따르면,모터에 의해 구동되는 slew 드라이브는 전체 시스템을 구동하기 위해 높은 토크를 견딜 것입니다.태양광 모듈의 방사선 표면에 태양을 최대한 향상시키고, 따라서 전력 생산을 증가시키기 위해 태양의 아지무트를 추적 할 수 있도록.
이것은 주로 추적 시스템의 설계 원칙에 기반합니다. 지구의 회전, 지구상의 고정된 위치, 해 내내 태양 주기의 영향으로,또한 그 조명 각도도 끊임없이 변화하고 있습니다.태양 추적 시스템은 태양 전지 패널을 태양을 추적하고 태양광 배열에 의해 수신되는 태양 방사선의 양을 증가시키기 위해 설치됩니다.이로써 태양광 발전 시스템의 전체 용량을 증가시킵니다..
VE 워크 기어박스 스레브 드라이브 기술 데이터
| 모델 | 비율 | 정차 출력 토크 (N.m) | 기울기 토크 (N.m) | 유지 토크 (N.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 효율성 | 정밀도 (°) | 자동 잠금 | 무게 (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 그래요 | 12 |
| 5인치 | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 그래요 | 18 |
| 7인치 | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 그래요 | 32 |
| 8인치 | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 그래요 | 28 |
| 9인치 | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 그래요 | 52 |
| 12인치 | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 그래요 | 65 |
| 14인치 | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 그래요 | 88 |
| 17인치 | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 그래요 | 135 |
| 21인치 | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 그래요 | 192 |
| 25인치 | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 그래요 | 251 |
모터 데이터
정압 V/DC: 24vdc
무부하 속도는 RPM: 1200±10%
무부하 전류 A: <0.1 A
정차 모터크 N.M: 012
속도 RPM: 800±10%
부하 전류 A:<1A
등급 전력 W:<10W
기어 출력 매개 변수:
속도 비율: 399:1
정차 출력 토크 N.M: 32
출력 속도 RPM: 2±05
홀 출력: 2
홀 타입: 40F/39
홀 입력 전압 V: 5~24
와이어 정의:
1두꺼운 빨간색: 모터 +
2뚱뚱한 검은색:
3노란색 녹색: GND
4얇은 노란색: B 홀
5얇은 빨간색: 홀 + 24V
6얇은 검은색: 홀 GND
7얇은 녹색: 홀 A
