제품 상세 정보:
|
| 웜기어 재질: | 50Mn, 42CrMo | 기어 비율: | 61:1 |
|---|---|---|---|
| 적용: | 단일축 태양추적 시스템 | 원래 장소: | 창주, 중국 |
| 드라이버: | 24V DC 유성 모터 | 인증서: | ISO9001, CE |
| 설치: | 수직 / 수평식 | 유지: | 내부 5년 |
| 강조하다: | 50Mn worm slew drive,61/1 Gear Ratio slew drive,0.1 degree Solar Tracking slew drive |
||

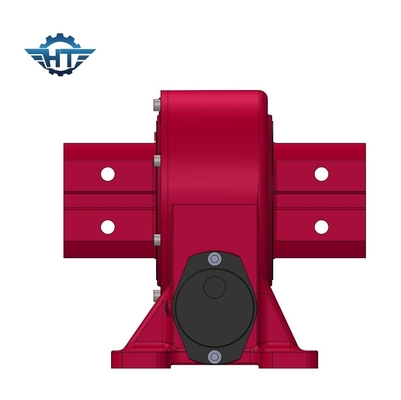

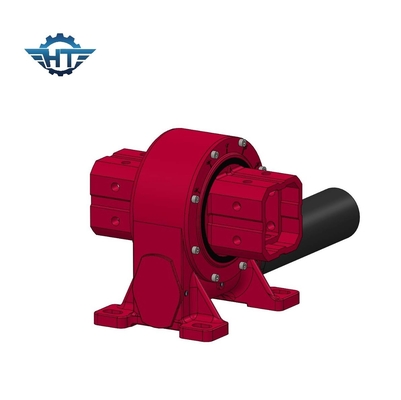

워크 기어 스윙 드라이브 단축 태양 추적 시스템
워크 기어 스윙 드라이브 제품 장점
1우리는 효율적으로 기름 누출을 방지하기 위해 골격 기름 밀봉을 사용합니다
2우리의 스윙 드라이브의 장착 차원은 많은 응용 프로그램에 맞게 설계되었습니다.
3간편한 유지보수, 내부 5 년 태양 에너지 사용
4. 강한 접착력 및 모멘트 토크를 가진 이중 봉투 벌레 기어 구조를 채택
5- 하드 스톱 내부 스윙 드라이브 소프트웨어 제어 시스템의 멀티 기능 경우에
포괄 워크 기어의 매개 변수S류링 드라이브
| 모델 | 비율 | 정차 출력 토크 | 기울기 토크 | 축적 부하 | 방사선 부하 | 유지 토크 | 효율성 | 정확성 | 자동 잠금 | 무게 |
| N.m | N.m | kN | kN | N.m | 학위 | 그래요 | 1kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 그래요 | 13kg |
| 5인치 | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 그래요 | 18kg |
| 7인치 | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 그래요 | 28kg |
| 8인치 | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 그래요 | 35kg |
| 9인치 | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 그래요 | 51kg |
| 12인치 | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 그래요 | 61kg |
| 14인치 | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 그래요 | 78kg |
| 17인치 | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 그래요 | 105kg |
| 21인치 | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 그래요 | 185kg |
| 25인치 | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 그래요 | 244kg |
특징
1- 회전 ± 60도, 내부에 단단한 정지
2왼쪽 또는 오른쪽에서 운전 모터의 연결
3. 설치 동안, 그것은 gear clearance 조정할 필요가 없습니다, 그것의 구조는 다수 치아 접촉을 보장
4기름은 공장 전에 채웠어요
4- 간단한 설치와 낮은 유지보수, 내부 5 년
5합리적인 공간 이용
6기어 자체 잠금
7. 쉽고 유창한 시작 및 중지 방법
8높은 모멘트 토크, 수직 설치에 적합
신청서
워크 드라이브는 많은 기계와 장비, 다양한 응용 프로그램 및 다양한 운영 조건에서 효과적이었습니다. 예를 들어: 건설 및 조립 플랫폼,산림 기계에 조종석의 배치, 재료 처리 장비, 태양광 시스템의 위치, 초건축물의 제어 및 건설 기계, 산업 크레인의 운영 응용 프로그램 등.
