제품 상세 정보:
|
| 비율: | 61 대 1개의 기어박스 | 소재: | 50Mn, 42CrMo |
|---|---|---|---|
| 특징: | 잠금 기어 메커니즘 | 인증서: | ISO9001, CE |
| 드라이버: | 12/24VDC | 유지: | 5년마다 |
| 색상: | 요청된 것으로 | 원산지: | 창주, 중국 |
| 강조하다: | Locking Gear Mechanism slewing ring drive,42CrMo slewing ring drive,24VDC electric slew drive |
||

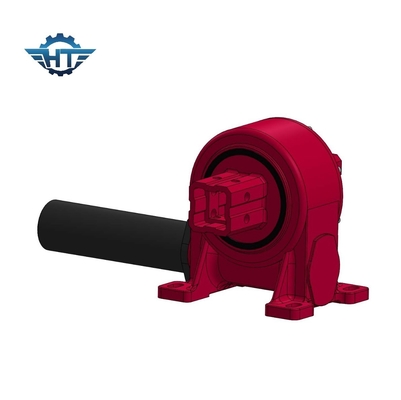

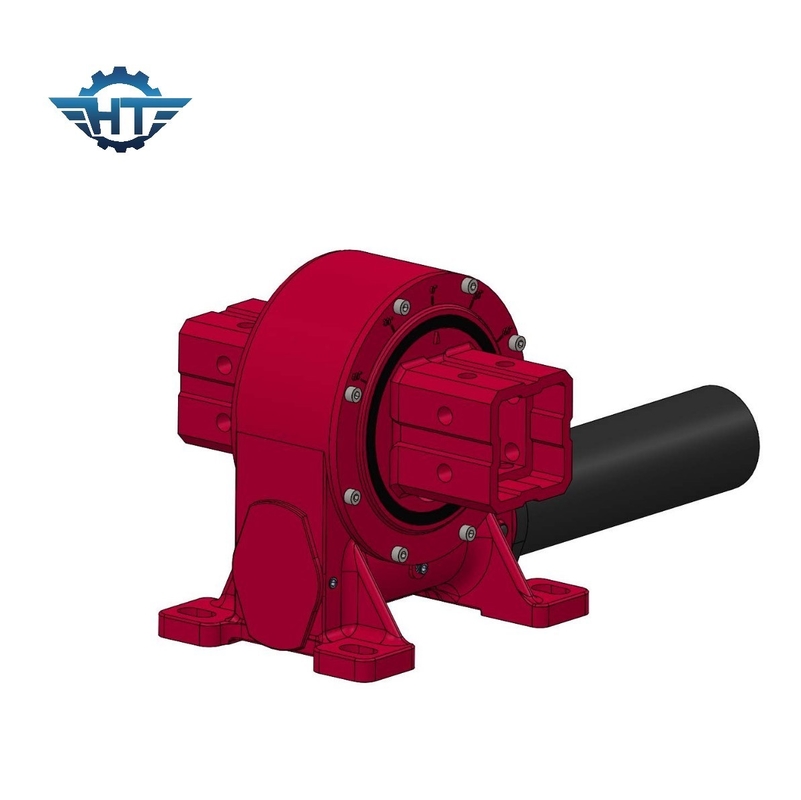

단축 태양 전지 패널 추적 시스템을 위한 태양 전지 추적기 스레드 드라이브
컴팩트 워크 기어박스설명
신뢰성 있는 배달 ∙ 대부분의 주문은 15일 내 또는 그보다 짧게 배송됩니다. 바쁜 계절에서는 30일 내입니다.
기술 지원 엔지니어들이 준비되어 있습니다
High-quality slewing drives at a fair price – we have our own factory with products meet or exceed the quality of all major brands and we will use economic shipping methods based on different orders to keep you within budget
운영 및 유지보수-운영 및 유지보수가 간단하고 당신의 수수료를 낮추고
VE9 워크 기어 세트 데이터 시트
| 모델 | 비율 | 정차 출력 토크 (N.m) | 기울기 토크 ((N.m) | 유지 토크 (N.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 효율성 | 자동 잠금 | 무게 (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 그래요 | 12 |
| 5인치 | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 그래요 | 18 |
| 7인치 | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 그래요 | 32 |
| 8인치 | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 그래요 | 28 |
| 9인치 | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 그래요 | 52 |
| 12인치 | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 그래요 | 65 |
| 14인치 | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 그래요 | 88 |
| 17인치 | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 그래요 | 135 |
| 21인치 | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 그래요 | 192 |
| 25인치 | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 그래요 | 251 |
설치
1준비
1.1 물리적인 손상을 확인해
1.2 깔끔한 지지면
2장착 볼트
기어박스 제조업체로서, 우리는 사용 된 장착 고정 장치를 공급하거나 보증하거나 권장하지 않습니다. 이 항목을 지정하는 데 매우 주의하십시오.
정해진 크기와 수 및 품질 등급을 사용한다.
잡기 비율 (잡기 길이와 볼트 지름) 은 최소 ≥1.5에서 최대 ≤2까지 관찰되어야 합니다.
완전히 힌트 된 샤프트가있는 볼트는 허용되지 않아야합니다.
스레드 드라이브 기능, 수명 및 볼트 연결의 내구성은 불규칙의 경우 영향을 받는다.
적당한 크기와 강도를 가진 평면 롤러를 사용하십시오. 허용되는 인터페이스 압력이 초과되지 않도록 톱크를 꽉 잡아당기십시오.
장착 볼트는 정상적으로 올바른 사전 충전으로 적절하게 고정됩니다.
참고: 분할 반지, 분할 휠 등을 사용하지 않습니다.
튼튼한 토크와 장착 볼트의 초기 전하
|
튼튼한 토크 |
장착 볼트 차원 |
|||||
| 클래스 |
M6 1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| 8급8 | 10.2 N.M | 24.7 N.M | 49 N.M. | 85.5 N.M | 212.2 N.M | 414 N.M. |
| 10급9 | 14.3 N.M | 34.8 N.M | 68.9 N.M | 120.2 N.M | 298.4 N.M | 582.1 N.M |
| 12급9 | 17.2 N.M | 41.7 N.M | 82.7 N.M | 144.2 N.M | 358.1 N.M |
689.5 N.M |
