제품 상세 정보:
|
| 구조: | 컴팩트 기어박스 | 모델: | VE9 |
|---|---|---|---|
| 기어 비율: | 61:1 | 효율성: | 40% |
| 정확합니다: | ≤ 0.1 | 드라이버: | 전기 모터 |
| 색상: | 요청된 것으로 | 홀딩 토크: | 39000~85000Nm |
| 강조하다: | VE9 Solar Tracker Slew Drive,85000Nm Solar Tracker Slew Drive,85000Nm slew drive for solar tracker |
||

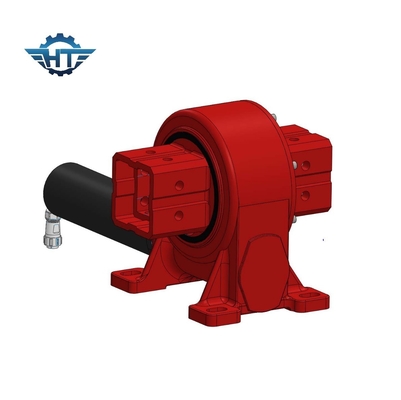

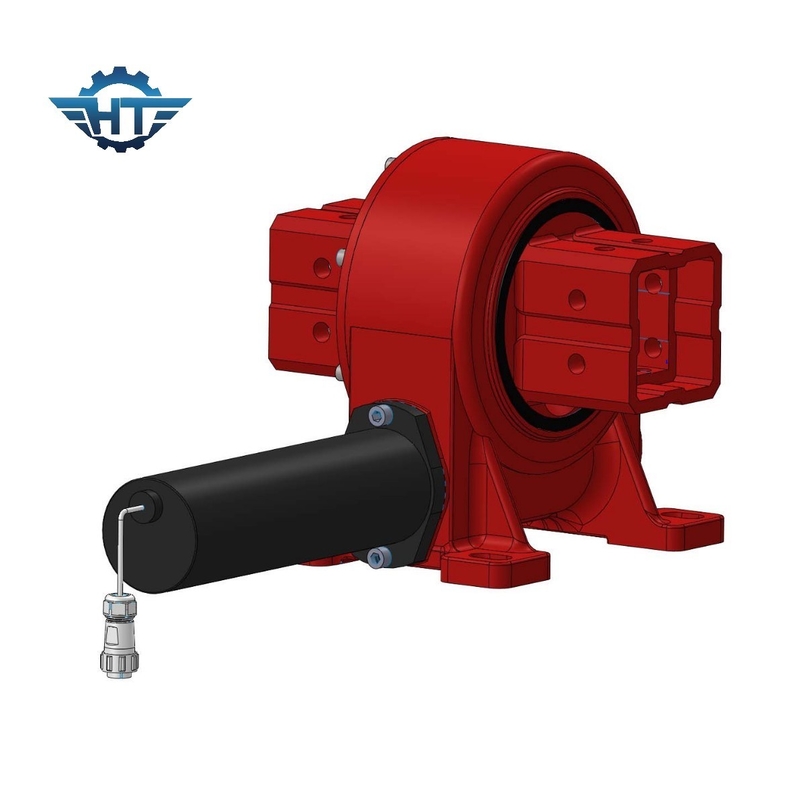

태양 추적기 슬레드 드라이브에서 많은 치아 접촉 표면으로 높은 부하 용량
저축 구동 기어박스 설명
Hangtuo, 중국 장저우에 위치, 상하이 국제 공항에서 기차로 30mits만. 우리는 설계, 개발 및 제조에 대한 풍부하고 전문적인 지식을 가지고 있습니다.우리는 10 년 이상의 경험을 가지고 있습니다우리 팀은 그 특정 영역의 연구와 개발에 특화되어 있습니다. 우리의 경험은 태양광 시스템, 기계 공학,스레잉 드라이브 기술.
VE 시리즈 스윙 드라이브의 기술 문서
| 모델 | 비율 | 정차 출력 토크 (N.m) | 기울기 토크 (N.m) | 유지 토크 (N.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 효율성 | 정밀도 (°) | 자동 잠금 | 무게 (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 그래요 | 12 |
| 5인치 | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 그래요 | 18 |
| 7인치 | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 그래요 | 32 |
| 8인치 | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 그래요 | 28 |
| 9인치 | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 그래요 | 52 |
| 12인치 | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 그래요 | 65 |
| 14인치 | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 그래요 | 88 |
| 17인치 | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 그래요 | 135 |
| 21인치 | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 그래요 | 192 |
| 25인치 | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 그래요 | 251 |
더 자세한 제품 기술 매개 변수를 위해 제품 카탈로그 및 자세한 판매 도면을 위해 저희에게 연락하십시오.
우리 의 장점
신속 한 반응 시간
대량 생산에 대한 지능형 프로세스 제어 및 고객 지향 제품 개발에 대한 오랜 경험
제품 장점
스윙 드라이브 (폐쇄형, 수직형, 쌍축형,정밀 유형) 모래시계 کرم 스턴딩 드라이브는 강한 기울기 모멘트 토크와 정적 자폐 기능을 가진 스턴링 베어링에 기반많은 치아 접촉 표면은 높은 부하를 운전하기 위해 특별히 설계되었습니다.
안정적 인 품질
공장 전체에서 총 9개의 중요한 품질 검사 지점을 설치합니다. 우리는 중요한 품질 검사 지점을 설치합니다.우리는 고 정밀 & 측정 가이드 캘리브레이션을 사용합니다.
테스트
첨단 측정 장치
측정은 캘리브레이션, 검사 및 자격을 갖춘 가이드만 사용할 수 있습니다.
적용
이중 축 스윙 드라이브의 가장 일반적인 응용 분야는 헬리오스타트 및 집중형 태양광 (CPV) 및 위성 또는 레이더 접시와 같은 이중 축 태양 추적 장치입니다.다른 응용 분야는 자동차 엘리베이터, 로봇 팔 포지셔너, 그리고 무대 장비.
