제품 상세 정보:
|
| 재료: | 주철 | 모델: | SDE3" |
|---|---|---|---|
| 크기: | 3-25인치 | 구멍 크기: | 100-800mm |
| 장비 옵션: | 외부 기어 | 보증: | 5 년 |
| OEM: | 사용 가능 | 회전식: | 이중 축 |
| 강조하다: | 소형 이중 축 회전 기어 드라이브,25인치 이중 축 회전 드라이브,SDE 3" 이중 축 회전 드라이브 |
||

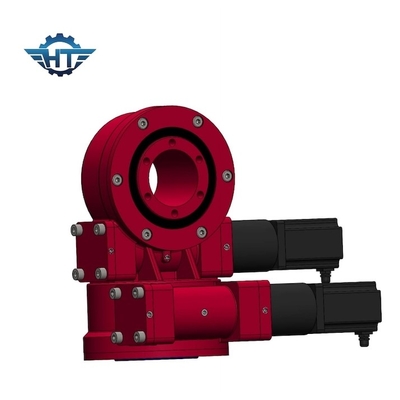

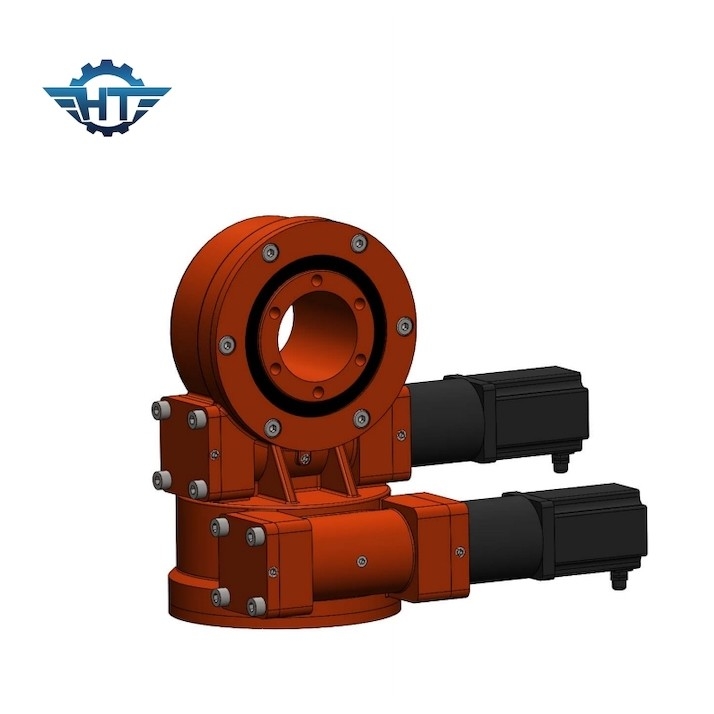

패널 프로젝트를 추적하는 일요일을 위한 작은 이중 축선 회전 장치에 의하여 둘러싸이는 주거
슬루 기어 설명
Hangtuo의 선회 드라이브는 단일 기어링 단계에서 큰 기어비를 제공하며 성능 대비 중량에 최적화되어 있습니다.웜 및 기어는 로우 프로파일, 자체 유지 및 설치 준비가 된 하우징에 조립되어 제품이 모든 축 방향 및 반경 방향 힘에 반응할 수 있도록 하며 가장 까다로운 응용 분야에서 생성된 틸팅 모멘트를 생성합니다.적응력이 뛰어난 이 제품은 또한 강력한 내충격성, 긴 수명 성능, 부드러운 회전, 베어링 보호 및 밀봉된 드라이브 옵션을 특징으로 합니다.업계를 선도하는 품질 표준과 결합된 모든 기술적 이점 덕분에 Hangtuo 제품은 성능이 중요한 헤비 듀티 애플리케이션에 이상적인 후보입니다.
SDE 모델 슬루잉 드라이브 성능 매개변수
| SDE 모델 성능 매개변수 | ||||||||||||
| 모델 | 정격 출력 토크(Nm) |
틸팅 토크 (kN.m) |
홀딩 토크(kN.m) | 축 방향 하중(kN) | 레이디얼 하중(kN) | 비율 | 능률 |
정도 (도) |
IP |
워킹 텝 (℃) |
자동 잠금 | 무게(kg) |
| 삼" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 34kg |
| 7" | 2000년 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 705kg |
슬루 드라이브 작동 원리
웜은 하우징에 고정된 플랜지를 통해 회전하고 토크를 출력하기 위해 선회 드라이브를 구동하는 모터에 의해 구동됩니다.Slewing 드라이브는 역 자동 잠금 특성을 가진 웜 기어 드라이브로 인해 역 자동 잠금 기능이 있습니다.
주요 특징들
1. 안정
2. 높은 정밀도
3. 우수한 성능
