제품 상세 정보:
|
| 모델: | SDE7 " | 출력 토크: | 2000Nm |
|---|---|---|---|
| 토크를 기울이기: | 7500Nm | 홀딩 토크: | 13200 Nm |
| OEM: | 이용 가능합니다 | 기어 비율: | 57:1 |
| 특징: | 신속 설치 | 정확성: | 0~0.15' |
| 강조하다: | 7 인치 이원축 다수 드라이브,PV 패널 다수 드라이브 트렌스미션,PV 판 태양 추적자 다수 드라이브 |
||

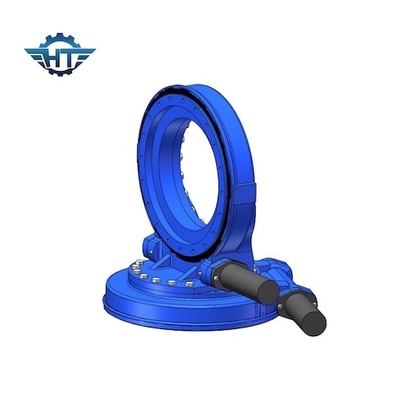

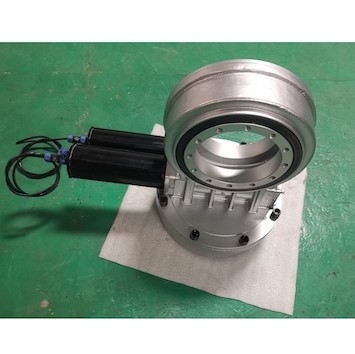

PV 패널 태양추적 시스템을 위한 7 인치 이원축 웜 기어 드라이브 트렌스미션
이원축 웜 기어 드라이브 기어박스 기술
0,99 Ｍ Ｘ 1,64 Ｍ와 무게의 20 크그스가 각각 최대한으로 쓴 슬유잉 드라이브 정확도 최고 0.1까지 deg와 7 인치 2 주축 또는 이원축 태양 추적자와 태양 전지판 차원 15개 후부 구조. 그럼 함께 30㎡에 위로 태양 에너지가 판벽널을 끼우기 때문에 떠오르느요. 다른 슬유잉 드라이브가 옮길 수 있는 광기전 패널의 제시된 영역은 다음과 같습니다 :
| 드라이브 모델을 비틀기 | 태양 전지판의 평방미터는 (최대)를 지닐 수 있습니다 |
| SDE1 | <5 ㎡ |
| SDE3 | <15 ㎡ |
| SDE5 | <20 ㎡ |
| SDE7 | <30 ㎡ |
| SDE9 | <40 ㎡ |
| SDE12 | <50 ㎡ |
| SDE17 | <60 ㎡ |
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
애플리케이션
광열효과 트래킹 시스템에서 회전 구동기의 적용
1. 접시 추적시스템, 2축 추적은 실제로 두 유형으로 분할될 수 있습니다 : 수평식과 높이.
2. 트라프형 광열효과 시스템은 큰 트라프형과 작은 트라프형으로 분할될 수 있습니다. 홈의 개방식과 빠른 회전 속도를 위한 조건 때문에, 유압 실린더는 현재 큰 홈을 위해 더 사용되지만, 그러나 환원제를 사용하는 큰 홈 프로젝트가 또한 있습니다. 작은 트라프형을 위해, 주로 가열 트라프형 프로젝트, 수집기의 길이는 상대적으로 짧으며, 그것이 매우 VE 일련 수직 회전 환원제의 설치미술과 활용에 적합합니다. 지지와 회전식 환원제의 집적 설계 때문에, 설치는 편리합니다. 동시에, 홈통 브라켓의 복잡한 구조 설계는 단순화됩니다.
3. 프레넬 프로젝트는 소형 물통과 유사합니다.
