제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo, QT | 모델: | 이중 축 7인치 |
|---|---|---|---|
| 홀딩 토크: | 13.5kNm | 토크를 기울이기: | 13.2 크킨텀 |
| 효율: | 40% | 축상의 부하: | 34 나트 |
| 레이디얼 하중: | 58kN | 색: | 요청된 것으로 |
| 강조하다: | 800RPM 이원축 다수 드라이브,이원축 다수는 24VDC를 운전합니다,24VDC 태양 다수 드라이브 |
||

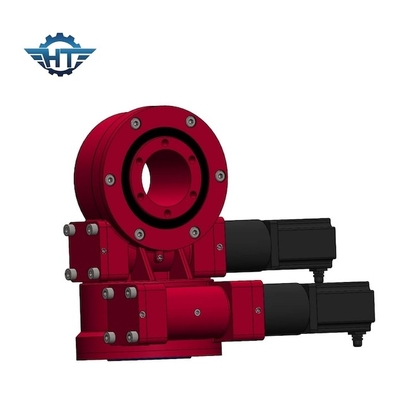

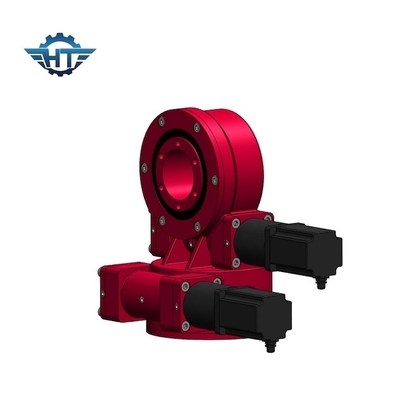

웜과 웜 휠 SDE7 이원축 다수는 PV 추적자들을 위한 행성 트렌스미션으로 구동합니다
이원축 다수 드라이브 기술
태양 추적자들은 기계적 특성에 의해 단일 축 추적자들과 이중 축 추적자들로 분할될 수 있습니다. 이중 축 시스템이 태양의 최적 추적을 획득할 수 있기 때문에, 그들은 PV, CPV의 모든 유형에 더 인기있습니다, CSP가 태양열 이용 공학을 집중했습니다. 우리는 수력 원동기, 일렉트릭 모터를 가지고 있습니다, 그것의 다른 근무 조건, 전기 모터 매개변수에 따라 슬유잉 드라이브와 일치하기 위한 스텝 모터가 아래와 같이 있습니다 :
| 모터 데이터 | 행성 트렌스미션은 자료를 수집합니다 | ||
| 정격 전압 | 24VDC | 비율 | 398:1 |
| 정격 전류 | 1.3A | 출력 토크 | 43Nm |
| 정격 속도 | 800Rpm | 출력 속도 | 2Rpm |
| 보호된 수준 | IP55/65/66 | 소음 | <60db> |
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
Ｑ＆Ａ
무엇이 기술적 그리기 수단에서 매개 변수를 합니까?
순간 토크를 기울이는 것 : 토크는 로드의 위치와 선회 베어링의 센터 사이의 거리의 증가한 로드입니다. 만약 로드와 거리에 의해 발생된 큐오르크가 평가된 경사 모멘트 토크보다 더 크면, 슬유잉 드라이브가 전복될 것입니다.
경하중 : 선회 베어링의 주축에 대한 로드 수직
축상의 부하 : 선회 베어링의 주축과 평행한 로드
홀딩 토크 :그것은 리버스 토크입니다.드라이브가 거꾸로 회전하고 있고 일환이 손상되지 않을 때, 달성된 최대 회전력은 홀딩 토크로 불립니다.
자기 로킹 : 로딩될 때만, 슬유잉 드라이브는 바퀴모양이고 그러므로 불려진 자기 로킹을 역으로 돌릴 수 없습니다.
