제품 상세 정보:
|
| 재료: | QT | 모델: | SDE7 " |
|---|---|---|---|
| 기어 비율: | 57:1 | 자동 잠김: | 예 |
| 정격 출력 회전력: | 2000 Nm | 홀딩 토크: | 13500 Nm |
| 토크를 기울이기: | 13200 Nm | 정확도: | 0.15 ' 0.15 ' |
| 강조하다: | QT 이원축 다수 드라이브,0.15 '이원축 다수 드라이브,반발 이원축 다수 드라이브 |
||

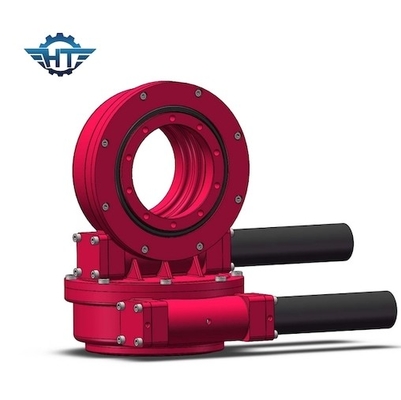

태양추적 시스템을 요구하는 높은 홀딩 토크 이원축 다수 드라이브
이원축 다수 드라이브 기술
경하중 : 선회 베어링의 주축에 대한 로드 수직
축상의 부하 : 선회 베어링의 주축과 평행한 로드
홀딩 토크 :그것은 리버스 토크입니다.드라이브가 거꾸로 회전하고 있을 때와, 일환은 전혀 그렇지 않습니다
손상되어 달성된 최대 회전력은 홀딩 토크로 불립니다.
자기 로킹 : 로딩될 때만, 슬유잉 드라이브는 그러므로 바퀴모양이어서 역으로 돌려질 수 없고 부릅니다 자동적으로 자물쇠가 잠기는.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
이원축 다수 드라이브 제품
이원축 다수 드라이브는 이원축 태양추적 적용에 완전한 해결책입니다. 이원축 다수 드라이브는 다수 드라이브와 세가지 타입 솔루션을 가지고 있습니다 :
일반적으로, 쉬운 브라켓 구조를 위해, 스드 다수 드라이브는 완전한 해결책일 것이지만, 그러나 다른 2가 또한 매우 인기있습니다.
두개의 수평선상 트랙킹 다수 드라이브
수평선상 추적 다수 드라이브와 한개의 수직 트랙킹 다수 드라이브
이원축 다수 구동 어플리케이션
슬유잉 드라이브 장치는 만원 회전이 속도 변화가 요구될 때 동시에 요구되는 어떠한 이유에서 사용될 수 있습니다. 그것이 더 큰 토크의 전력 전송 또는 더 높은 정확성의 운동 전송 또는 소형 동체 구조와 높은 완전성을 요구하는 메커니즘 중에서 선택을 실현하도록 필요할 때, 슬유잉 드라이브 장치는 해결책입니다.
더 공통 응용은 태양에너지, 풍력 에너지와 다양한 장기 자동적인 트래킹 기계와 더불어, 보통 공학의 만원 회전식 구조와 건설 기계입니다. 그것은 디지털 제어를 수행하기 쉽고 따라서 산업용 로봇의 분야에서 다수의 애플리케이션을 가지고 있습니다.
