제품 상세 정보:
|
| 기어 비율: | 37:1 | 타입: | 둘러싸입니다 |
|---|---|---|---|
| 애플리케이션: | 이중 축 태양 추적기 | 주축: | 이원축 |
| IP은 등급입니다: | IP66 | 색: | 요청된 것으로 |
| 능률: | 40% | 반발: | 0.15' |
| 강조하다: | solar tracker drive,slewing gear |
||

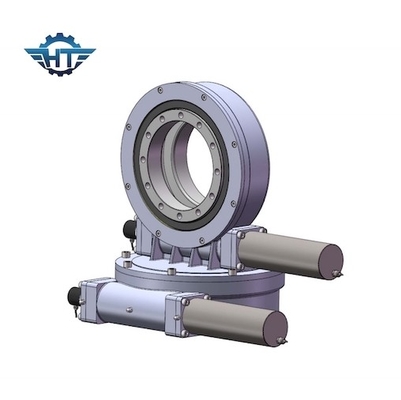

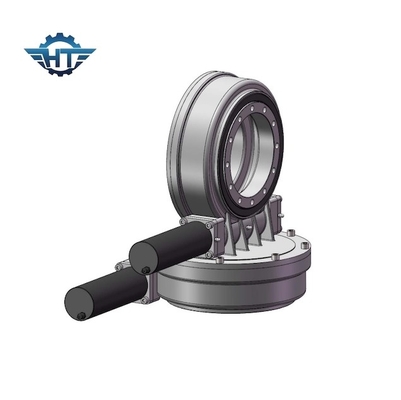

이원축 태양 추적자들을 요구하는 기어 비율 37/1 손쉬운 유지보수 전기 다수 드라이브
전기 다수 드라이브 장점
1. 360 도가 추적합니다
2. 고객들의 요구를 기반으로 하는 연결 다른 모터
3. 고정밀도
4. 손쉬운 유지보수
5. 자기 로킹
6. 시작되고 멈추는 쉽고 유창한 방법
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
특징
기어 비율
수평선상 웜의 회전은 수직축에 관한 기어를 스크류 축으로 바꿉니다. 이 조합은 구동 부재의 속도를 감소시키고, 또한 그것의 토크를 증가시킵니다 ; 비례하여 속력을 그것을 증가하는 것 감소합니다.손잡이의 속도 비율은 웜 휠 또는 기어에서 이의 수에 웜에 줄수（나사）의 관계에 달려 있습니다.
글로보이드 웜
우리의 슬유잉 드라이브는 글로보이드 웜 기술을 사용하고 있고, 여기서 웜이 기어에 더 많은 이를 참여시키기 위해 형성하여집니다. 이 상승된 치형 결합관계는 더 큰 힘, 효율과 내구성의 결과가 됩니다.
기능
슬유잉 드라이브는 수평방향 샤프트 위의 웜이 기어를 위한 운전자를 역할을 하는 표준 웜 기술력으로 작용합니다, 일반적으로, 손잡이가 전동 변속 장치 모터에 의해 가동됩니다.
