제품 상세 정보:
|
| 재료: | QT | 보증: | 5년 |
|---|---|---|---|
| 서비스: | OEM 디자인 | 바퀴모양 주축: | 2축 |
| 색: | 은 회색 | 설치 위치: | 지붕과 들판 |
| 패키징: | 합판 | 애플리케이션: | 이중 축 태양 추적 시스템 |
| 강조하다: | worm gear slew drive,slewing ring gear |
||

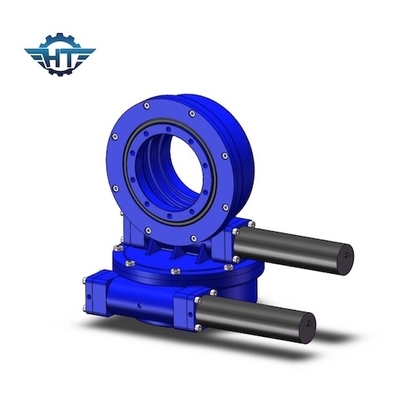

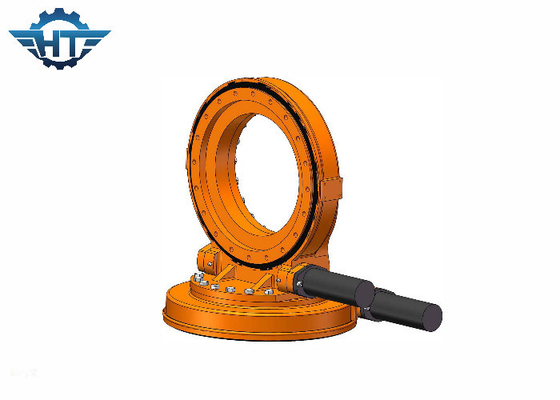

장수와 이원축 태양추적 시스템을 위한고 정밀도 다수 드라이브 트렌스미션
SDE12 다수 드라이브 트렌스미션 기술
홀딩 토크 : 40560 N.m
정적 굴대 평가 : 77 나트
정적 광선 평가 : 190 나트
기어 비율 : 78:1
트래킹 정밀도 : ≤ 0.1
순간 토크를 기울이는 것 : 25000 N.m
출력 토크 : 5800 N.m
중량 : 160 킬로그램
행투오 슬유잉 드라이브는 주로 선회 베어링, 웜 기어, 주택과 수력 또는 전기 모터로 구성됩니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
애플리케이션
밀폐 함체 슬루잉 드라이브는 넓게 무거운 적재기 운반트럭, 항구 이동 크레인, 선박 상승, 갈고리 발톱 트럭, 컨테이너 리프트 크레인과 움직일 수 있는 갠트리 크레인, 지뢰 기계, 굴삭기, 분명한 기계, 종이와 같은 다른 응용 공학에서 사용됩니다 기계, 풍력 발전 시스템이 또한 우리의 슬유잉 드라이브를 사용하 뿐만 아니라.
슬유잉 드라이브가 태양에너지 산업에서 사용될 때, 사용자들은 태양 전지판의 실제 영역에 따라 이상적인 것을 선택하여야 합니다.
일반적으로, 3 인치 슬루잉 드라이브는 3-5㎡ 태양 전지판이 딸려 있는 태양열발전시스템에 적합하며, 10-17 ㎡ 태양 전지판, 18-30 ㎡을 위한 9 인치, 31-45㎡을 위한 12 인치와 46-60㎡을 위한 14 인치를 위해 7 인치.
