제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | SDE7 " |
|---|---|---|---|
| 기어 비율: | 57:1 | 정격 출력 회전력: | 2000 Nm |
| 홀딩 토크: | 13500 Nm | 토크를 기울이기: | 13200 Nm |
| 효율: | 40% | 표준 색: | RAL 9006 |
| 강조하다: | worm gear slew drive,slewing ring gear |
||

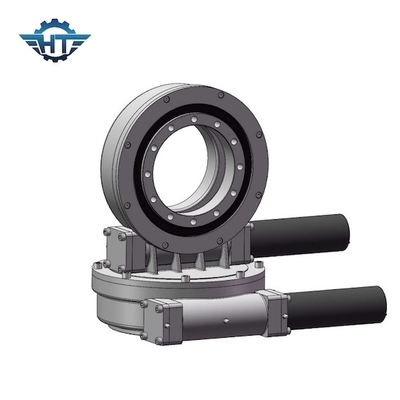

고 투과율 비율 SDE7 다수는 태양열 추적자들을 위한 자동 잠김 기어로 구동합니다
SDE7 다수 드라이브 기술
안에 CSP 발전소, 특히 타워 CSP 발전소, 슬유잉 드라이브는 방위각을 운전하는 추적시스템의 핵심 구성 요소고 미러 필드의 효율적 집중을 달성하고, 빛에너지의 활용률을 향상시키고, CSP 정거장을 보증하기 위한 일광 반사 장치의 피치 이동입니다. 발전의.
이원축 슬루잉 드라이브는 수직적으로, 수평적으로 모두 회전할 필요가 있는 상황을 위해 완벽합니다. 전형적인 애플리케이션은 이원축 태양 추적자들, 위성과 레이더반사기, 양쪽 방향에 360 도를 이동하는 것 필요로 하는 기계를 포함합니다.
창주 행투오 기계적 주식회사는 전문적 제조고 선회 베어링 / 선회 링 / 다수 정치권의 수출입니다, 슬루잉이 / 다수 드라이브를 운전하며, 그것이 주로 항구 기계와 채탄기, 용접 기계, 건설 차량, 모듈 차량, 한 개이 또는 이원축 태양추적 시스템과 작은 풍력 시스템, 위성, 안테나 등에서 적용됩니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
특징
1. 높은 백홀딩 토크가 태양 추적시스템의 안정성을 개선합니다
2. 인벨럽핑 웜 드라이브 내부
3. 다중 치아 접촉이 높은 로드를 보증합니다
4. 셀프-로킹 기능
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
