제품 상세 정보:
|
| 모델: | SDE7 | 애플리케이션: | 이원축 태양 추적자들 |
|---|---|---|---|
| 입력 전원: | AC / DC | 상품 이름: | 수직 슬유잉 드라이브 |
| 보호 클래스: | IP67 | 속도 범위: | 낮음에서 높음 |
| 온도 범위: | -40C 내지 +120C | 전압 범위: | 12V 내지 24V |
| 강조하다: | worm gear slew drive,slewing ring gear |
||

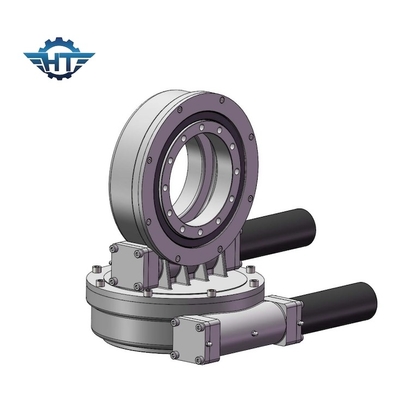

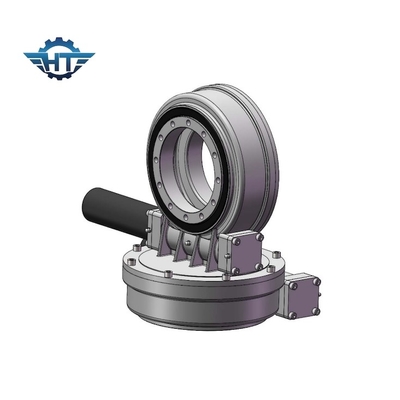

IP 66 웜과 기어 조립체는 이원축 태양 추적자들을 위해 Nema 23으로 드라이브 트렌스미션 SDE7을 살해했습니다
웜과 기어 다수 드라이브 기술
슬유잉 드라이브는 안전하게 광선이고 축상의 부하를 가지는 것뿐만 아니라, 회전하기 위한 토크를 전할 수 있는 기어박스입니다. 회전은 함께 단일축에, 또는 다중 축에서 있을 수 있습니다.슬유잉 드라이브는 전동, 태도, 밀봉, 주택, 모터와 다른 부속부품을 제조하고 우니쉬드 기어박스 안으로 그들을 모음으로써 만들어집니다.
슬유잉 드라이브는 모듈 트레일러, 크레인, 목재 그래브 장비, 시스템 풍력 시스템을 솔라트랙킹 공기 구대, 등에서 넓게 적용됩니다.
슬유잉 드라이브는 고위도 지역에 적합하고 발전의 능률이 35% 위에서 증가될 것이며, 시그니우캔트리가 태양열 발전 시스템의 능률을 향상시킵니다.
수평선상 단일 축 태양추적 시스템을 위해, 태양 전지판의 주축은 정확히 경사 각도를 추적하기 위해 디 앵글을 조정할 것입니다. 이런 종류의 슬유잉 드라이브는 단지 저위도 지방 지역에 대하여 적용됩니다.
선회 베어링을 그것의 핵심 구성 요소로 채택함으로써, 슬유잉 드라이브는 동시에 축방향 힘, 반경 방향 하중과 경사 모멘트를 지닐 수 있습니다. 슬유잉 드라이브는 넓게 태양 추적시스템에 적용됩니다.
태양 추적시스템은 수평선상 단일 축 태양추적 시스템, 기우뚱한 단일 축 추적자와 이원축 태양추적 시스템으로 분할됩니다.
태양 추적시스템에서 사용되는 슬유잉 드라이브는 주로 단일축 (SE 시리즈), 이원축 (SDE 일련)과 수직형 (VE 일련) 입니다. 그리고 가장 공통 사용 모델들은 SE3, SE5, SE7, SE9입니다 ; SDE3, SDE7, VE7, VE9.
드라이브 성능 매개 변수를 비트는 SDE 모델
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | 예 | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | 예 | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 705 |
신뢰성
우리의 SDE 이중 축 슬루잉 드라이브는 정확한 3D 위치설정의 30이지 연도 필드 사용 시간에 대하여 보장됩니다. SDE 드라이브는 싱글 드라이브에서 효율적이고 믿을 만한 솔루션을 만듭니다. 우리는 현장 수명을 극대화하기 위해 CE 인증인 ISO 9001에 의해 설정된 기준을 사용하여 성분과 원료의 모두에게 자격을 줍니다.
슬유잉 드라이브의 제대로된 크기를 선택하는 방법?
유일한 성능 부족 또는 성능 흑자 가 아니라으로부터 회피하기 위해 슬유잉 드라이브의 제대로된 크기를 선택하지 못하는 것 달성 비용 효율적이 솔루션에서 중요한 역할을 하는 것이 아닙니다.
적당한 슬루잉 드라이브를 선택하기 위해 우리에게 다음과 같은 정보를 주세요 :
1. 애플리케이션
2. 출력 요리사 모자는 요구했습니다. 당신이 저 데이터에 대한 분명한 아이디어를 가지지 않으면, 단지 우리에게 로드, 예를 들면, 무게의 패널과 우리의 슬유잉 드라이브 위의 거치용 선반을 말하세요.
3. 어느 것이 거기가 큰 바람이 올 때 우리가 권고한 드라이브가 최대 로드를 지닐 수 있는지 산정하는데 사용되 지난 10년간 당신의 지역에서의 로드 차원과 가장 큰 바람.
4. 출력 속도 어느 것이 우리가 적당한 모터를 당신에게 권고하는데 도움이 될 것을 당신이 요구했습니다.
5. 반발, IP 등급 요구 기타 등등과 같은 다른 정보
