제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델 번호: | SDE12 |
|---|---|---|---|
| OEM: | 이용 가능합니다 | 애플리케이션: | 태양 추적 시스템 |
| IP 평가: | IP67 | 입력 전압: | 24V DC |
| 작동 온도: | -20C 내지 +120C | 위치 결정 정밀도: | <0.01' |
| 강조하다: | slew drive motor,worm gear slew drive |
||

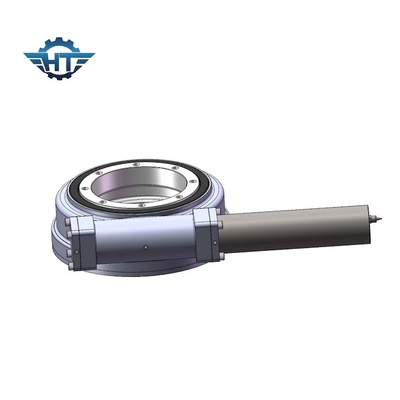

태양추적 시스템을 잡는 부하를 위한고 정밀도 이원축 NEMA34 다수 드라이브 트렌스미션
NEMA34 다수 드라이브 트렌스미션 기술
우리의 슬유잉 드라이브는 최대 기어 토크와 가장 매끄러운 회전을 위한 글로보이드 웜 기술로 동력이 공급됩니다. 전형적 다수 구동 어플리케이션은 태양열 산업, 트럭 크레인과 승강기와 유틸리티 설비자재, 유압식 부착, 오일 툴 장비, 해양 크레인, 타이어 다루는 사람, 굴착기 Ｓ와 자동차 승강기를 포함하지만, 그러나 다수 드라이브가 많은 다른 부하 홀딩과 회전 성능을 요구하는 애플리케이션에서 사용됩니다. 우리는 다른 순간 부하 용량과 다른 다수 드라이브 모델들을 제공합니다. 표준 다수 드라이브는 주거 차별 금지 정책과 한 개의 셀프-로킹 모래시계 워엄 축으로 설비됩니다. 일단 전원 입력이 중립적이어 되돌아 가면, 워엄 축은 어떠한 외부 정지 장치도 요구하지 않고 위치 안으로 부하를 잠글 것입니다.
다수 드라이브는 웜 기어, 스퍼 기어, 베벨 기어와 함께 있을 수 있습니다. 그리고 또한 안쪽 선회 링을 위해, 그것은 단일 행 볼 선회 링일 수 있고, 또한 이중 열 볼 선회 링일 수 있습니다. 이중 열과 그 하나는 훨씬 더 로드를 잡을 수 있습니다. 그것은 귀하의 어플리케이션에 의존되는 것으로 선택될 수 있습니다.
이원축 다수 드라이브 성능 매개 변수
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | 예 | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | 예 | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 705 |
장점
1. 정확성 : 0.1 이하 급
2. 자기 로킹
3. IP 평가 : IP66
4. 고 정밀도가 더 높은 정밀 방식으로 시스템 완전 자동 추적을 허용합니다
5. 고정 설치대 시스템 보다 45% 이상 전원 출력을 대략 달성합니다
6. 용이한 설치와 취급
7. 손쉬운 유지보수

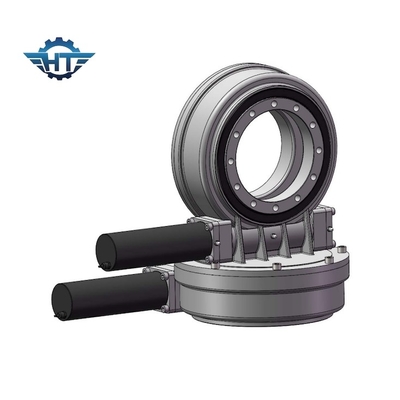

이원축 다수 드라이브
이원축 슬루잉 드라이브를 위한 가장 공통 슬유잉 구동 어플리케이션은 이원축 태양 추적자들입니다. 이원축 추적시스템은 태양 전지판이 언제든지 태양에 직면하게 하고 태양 광선이 언제든지 수직적으로 태양 전지판을 비추게 할 수 있는 일종의 동력 장치입니다. 이원축 다수 링 드라이브는 트래킹 정밀도와 이원축 다수 드라이브가 싱글 드라이브에서 효율적이고 믿을 만한 해결책을 만들 수 있다는 것을 의미하는 발전 효율을 향상시킬 수 있습니다. CPV을 요구하는 이원축 다수 드라이브는 수평적으로, 수직적으로 또는 다중 축의 조합에 탑재될 수 있습니다.
슬유잉 드라이브의 제대로된 크기를 선택하는 방법?
유일한 성능 부족 또는 성능 흑자 가 아니라으로부터 회피하기 위해 슬유잉 드라이브의 제대로된 크기를 선택하지 못하는 것 달성 비용 효율적이 솔루션에서 중요한 역할을 하는 것이 아닙니다.
적당한 슬루잉 드라이브를 선택하기 위해 우리에게 다음과 같은 정보를 주세요 :
1. 애플리케이션
2. 출력 요리사 모자는 요구했습니다. 당신이 저 데이터에 대한 분명한 아이디어를 가지지 않으면, 단지 우리에게 로드, 예를 들면, 무게의 패널과 우리의 슬유잉 드라이브 위의 거치용 선반을 말하세요.
3. 어느 것이 거기가 큰 바람이 올 때 우리가 권고한 드라이브가 최대 로드를 지닐 수 있는지 산정하는데 사용되 지난 10년간 당신의 지역에서의 로드 차원과 가장 큰 바람.
4. 출력 속도 어느 것이 우리가 적당한 모터를 당신에게 권고하는데 도움이 될 것을 당신이 요구했습니다.
5. 반발, IP 등급 요구 기타 등등과 같은 다른 정보
