제품 상세 정보:
|
| 개방: | 닫은 | 모델: | SDE7 " |
|---|---|---|---|
| 기어 비율: | 57:1 | 전송 방식: | 웜 기어 |
| 트래킹 정밀도: | 0.15 급 | 단계: | 한 발자국 |
| 효율: | 40% | 표준 색: | 은 회색 |
| 강조하다: | 수직 수평선상 수력 다수 드라이브,24V 모터 웜 구동 모터,다수 구동 모터 24V |
||

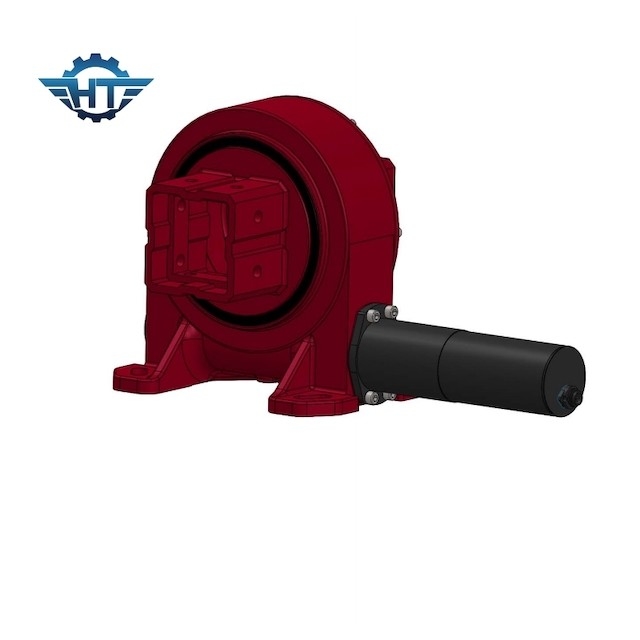

웜과 웜 휠이 PV 추적자들을 위해 기어, 수직이고 수평선상 추적을 비틉니다
선회 장치 기술
슬유잉 드라이브는 포락선 웜, 기어, 집 기타 등등으로 구성됩니다. 소형 웜 회전 구동기는 그들의 고출력 밀도를 특징으로 합니다. 웜 기어 치형부는 선회 링에 대한 토르크 전송을 보증합니다. 크레인 또는 농사 기계를 로딩하면서, 이 디자인은 특히 크레인 샤시, 다른 중차량 위의 스티어링 장치와 같은 고토크와 제한된 설치 공간을 요구하는 적용에 적합합니다. 그들은 태양추적 시스템의 상이한 형태에 또한 완전한 해결책일 수 있습니다.
| 상품 이름 | SDE7 슬유잉 드라이브 |
| 출력 토크 | 980 N.m ; 723 ft.lbs |
| 맥스 출력 토크 | 1938 N.m ; 1429 ft.lbs |
| 순간 토크를 기울이기 | 7000 N.m ; 5163 ft.lbs |
| 홀딩 토크 | 13200 N.m ; 9736 ft.lbs |
| 정적 굴대 평가 | 133.20 나트 ; 29943 파운드 |
| 정적 광선 평가 | 53 나트 ; 11977 파운드 |
| 동적 굴대 평가 | 31.90 나트 ; 7171 파운드 |
| 동적 광선 평가 | 27.91 나트 ; 6274 파운드 |
| 자동차 대안 | 12V/24V 모터 ; 스텝 모터 ; 브러쉬리스 모터 |
| 애플리케이션 | 이원축 ; 단일축 ; CPV / HCPV ; 태양 접시 ; 포물형 ; 태양열 탑 |
| 어플리케이션 특성 | 태양추적 시스템, 산업용 기계류 |
| 태양계 평방미터 | tp 30㎡ PV 태양 전지판 위로 |
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
애플리케이션
슬유잉 드라이브 또는 선회 베어링은 슬로우 순환의 로드를 지닐 수 있는 회전부입니다. SE 시리즈품은 일반적으로 수평 설치를 위해 사용되고, 빛과 열의 분야에서 전통적 기계적 장, 프레넬 발전 시스템에서 사용되고 평면 기울기가 광기전성 추적시스템을 선발합니다. VE 일련은 평평한 단일 축 광기전성 추적시스템, 경사진 단일 축 광기전성 추적시스템에서 사용되는 수직 설치를 위해 일반적으로 사용됩니다, 작은 원형 띠 태양 열계, SDE 일련이 타워 태양 열계 시스템, 이원축 태양추적 시스템과 같은 양쪽 수평선상 수직 방향에서 회전하는 적용을 위해 일반적으로 사용됩니다.
