제품 상세 정보:
|
| 모델 부정.: | 기어를 비트는 17 인치 | 원료: | 50Mn, 42CrMo |
|---|---|---|---|
| 개방: | 닫은 | 중량: | 320 크그스 |
| 비율: | 102:1 | 애플리케이션: | 태양추적 시스템 |
| MOQ: | 1조각 | 운송 방식: | 기차, 해로로, 방송되고 급행열차를 탑니다 |
| 강조하다: | 웜 기어 이원축 다수 드라이브,이원축 다수 드라이브 17 인치,웜 기어 다수는 17 인치를 운전합니다 |
||

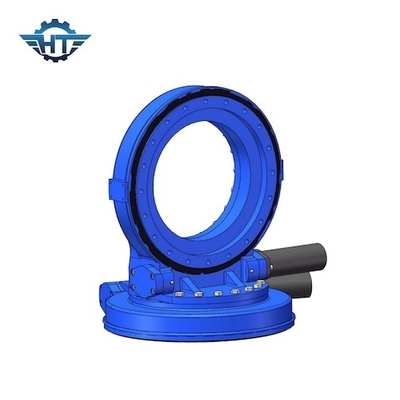

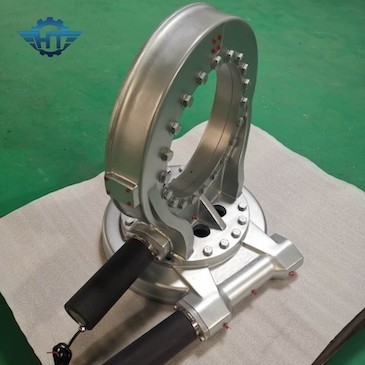

태양추적 시스템을 위한 전동기와 기어장치 드라이브를 비트는 웜 기어 이원축
슬유잉 기어장치 드라이브 기술
슬유잉 드라이브는 안전하게 동시에 광선이고 축상의 부하에 견딜 수 있는 기어박스고 토크를 회전시키는 전송 저속입니다. 회전은 단일축에 또는 다중 축에 있을 수 있습니다. 슬유잉 드라이브는 기어, 웜, 밀봉, 주택과 모터와 다른 부속부품으로부터 모여집니다. 그것이 적어도 25명의 년 현장 수명을 위해 야외에서 사용될 필요가 있기 때문에 슬유잉 드라이브의 폐쇄형은 보통 태양추적 시스템에서 사용됩니다. 우리는 또한 당신의 기술적 요구에 따라 적당한 전동기 또는 수력 원동기를 선택할 수 있습니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
특징
1. 오른쪽으로 돌고 반시계방향 회전
2. IP66 보호 그레이드가 식수와 먼지를 방지합니다
3. SE, VE와 슬유잉 드라이브의 SDE 종류는 다른 응용 프로그램을 위한 요구조건을 충족시킵니다.
VE 수직 단일축 슬루잉 드라이브가 대부분 태양추적 시스템, 포물선 집중한 전력에 적용되는 반면에, 드라이브를 비트는 SE 수평선상 한 개의 이스스는 태양추적 시스템, 건설 기계와 풍력 발전용 터빈에서 적용됩니다. SDE 이원축 슬루잉 드라이브는 PV, CSP, CPV, 위성 안테나와 스털링 접시에서 사용됩니다.
