제품 상세 정보:
|
| 모델 부정.: | SDE5 이원축 웜 기어박스 | 기어 비율: | 37:1 |
|---|---|---|---|
| 단계: | 한 발자국 | 개방: | 닫은 |
| 애플리케이션: | 포물선 홈통 CSP | 수명: | 30년 |
| 트래킹 정밀도: | 0.15 급 | ||
| 강조하다: | SDE5 이원축 다수 드라이브,프레넬 포물선 이원축 다수 드라이브,링 드라이브를 비트는 프레넬 포물형 |
||

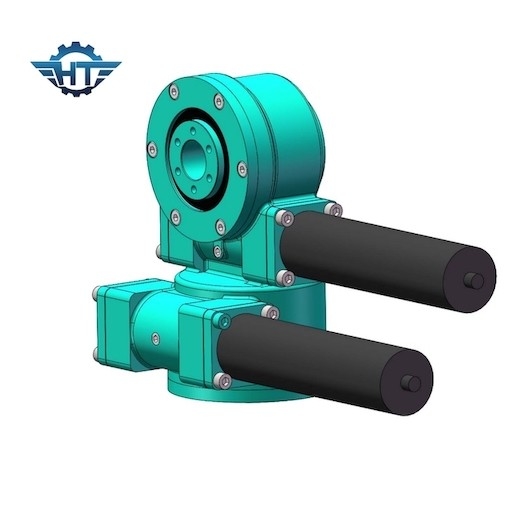

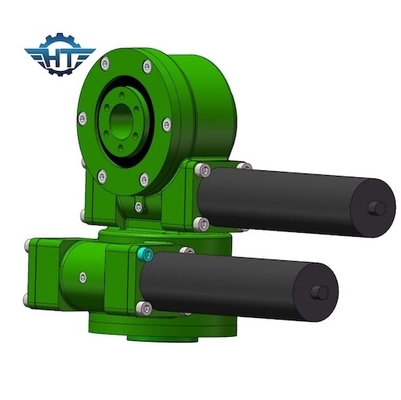

프레넬, 포물선 홈통 집중된 태양력을 요구하는 드라이브를 비트는 SDE5 이원축
SDE5 이원축 슬루잉 드라이브 기술
|
애플리케이션 |
이원축 태양추적 시스템 |
|
주축의 번호 |
2 |
|
사이즈 |
5 인치
|
|
인증 |
CE, ISO9001 |
|
제조 일 |
3~45 일은 발주량에 근거했습니다 |
|
출력 토크 |
800 N.m |
|
토크를 기울이기 |
6000 N.m |
|
홀딩 토크 |
9200 N.m |
|
기어 비율 |
37:1 |
|
서비스 수명 |
30년 |
|
보호 클래스 |
IP66 |
| 자기 로킹 | 예 |
| 효율 | 40% |
| 중량 | 34 킬로그램 |
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
애플리케이션
그것은 태양 접시, PV, CPV, CSP, 풍력 발전용 터빈과 위성 안테나도, 태양추적 시스템을 위해 아니오 단지 사용될 수 있습니다.주문 제작되고 설치와 제품 보증서에 쉬운 것을 포함하여, 단단한 환경 조건, 이용 가능한 다양한 크기에서 일하면서, 그들은 장수를 설계됩니다.
