제품 상세 정보:
|
| 재료: | QT | 모델: | SDE7 " |
|---|---|---|---|
| 기어 비율: | 57:1 | 정격 출력 회전력: | 2000 Nm |
| 홀딩 토크: | 13500 Nm | 토크를 기울이기: | 13200 Nm |
| 효율: | 40% | 표준 색: | RAL 9006 |
| 강조하다: | 높은 홀딩 토크 태양 다수 드라이브,2000 Nm 태양 웜 다수 드라이브,기어 들 모우터 태양 다수 드라이브 |
||
장치 모터를 가진 태양 학력별 반편성을 위한 높은 지주 토크 벌레 드라이브 돌리기 드라이브
웜 드라이브 선회 드라이브 설명
다른 브래킷 구조를 기반으로 하는 이중 축 태양 추적 시스템의 경우 세 가지 유형의 슬루 드라이브 솔루션을 적용할 수 있습니다.
1. 두 개의 수평(se 유형) 단일 축 슬루 드라이브를 사용합니다.
2. 하나의 수평(se 유형)과 다른 수직(ve 유형)을 사용합니다.
3. 이중 축 슬루 드라이브를 사용합니다.
이러한 모든 솔루션은 수직 및 수평으로 태양을 추적할 수 있습니다. 즉, 직사광선으로 항상 태양을 추적합니다.
이중 축 슬루 드라이브 매개변수
| 모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 정밀도(°) | 자동 잠금 | 무게(kg) |
| 삼" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | 예 | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 34 |
| 7" | 57:1 | 2000년 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | 예 | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 705 |

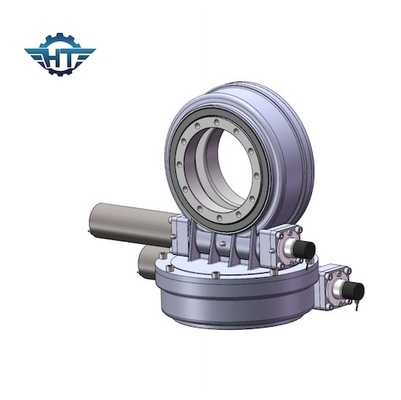

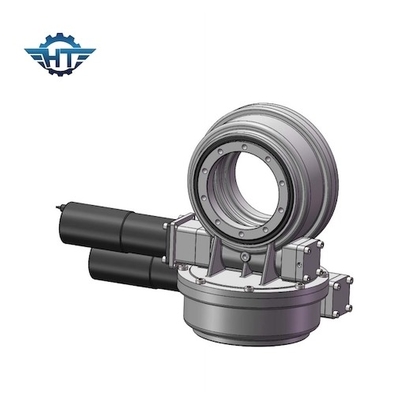

이중 축 태양 추적기에 적용된 슬루 드라이브
| 상품명 | SDE7 슬루 드라이브 |
| 출력 토크 | 980Nm ;723피트 파운드 |
| 최대 출력 토크 | 1938 Nm;1429피트 파운드 |
| 틸팅 모멘트 토크 | 7000Nm;5163피트.파운드 |
| 홀딩 토크 | 13200Nm ;9736피트.파운드 |
| 정적 축 등급 | 133.20kN ;29943파운드 |
| 정적 방사형 등급 | 53kN ;11977파운드 |
| 동적 축 등급 | 31.90kN ;7171파운드 |
| 동적 방사형 등급 | 27.91kN ;6274파운드 |
| 모터 대안 | 12/24/48VDC 모터;스테퍼 모터;브러시리스 모터 |
| 제품 스타일 | 이중 축;CPV/HCPV;솔라 디쉬;솔라 타워 |
| 애플리케이션 기능 | 태양광 추적 시스템, 산업 기계 |
| 패널의 권장 정사각형 | 30제곱미터 |
맞춤형 서비스
1. 다양한 응용 프로그램 및 프로젝트를 기반으로 한 특수 설계
2. 유압 모터, 스테퍼 모터, 전기 모터 등과 같은 다양한 유형의 모터를 일치시킬 수 있습니다.
3. RAL 코드에 따라 다른 색상을 사용할 수 있습니다.우리의 표준 색상은 RAL 9006입니다.
