제품 상세 정보:
|
| 모델: | 5 인치 | 기어 비율: | 37:1 |
|---|---|---|---|
| 효율: | 40% | 타입: | 이중 축 슬루 드라이브 |
| 애플리케이션: | 이중 축 태양 추적기 | OEM 서비스: | 이용 가능합니다 |
| 원래 장소: | 창주, 중국 | 드라이버: | 12/24vdc 모터, 스텝 모터 |
| 강조하다: | slewing ring drive,worm drive motor |
||

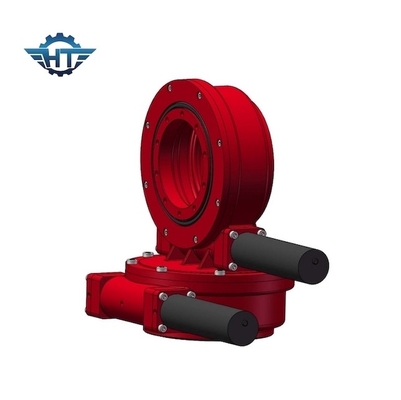

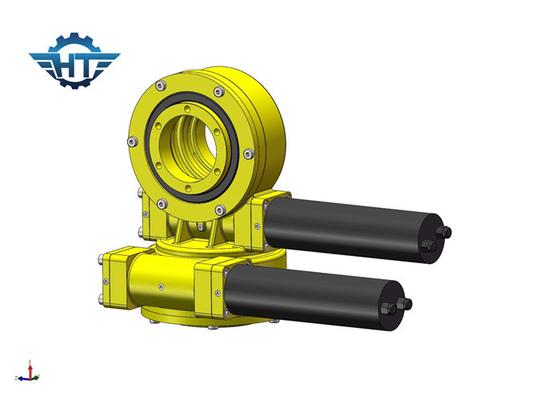

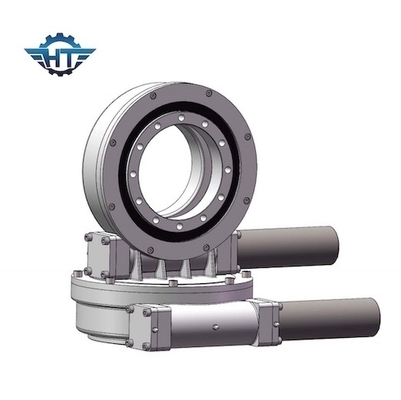

SDE5 이원축 다수는 야외 이원축 태양 추적자들을 위한 IP66 밀폐 함체로 구동합니다
이원축 다수 드라이브 기술
그것은 주로 선회 베어링, 주택과 워엄 축, 기타 등등으로 설비됩니다.
그것은 소형 구조, 충분 토크, 저소음, 좋은 동력 방지 능력의 조수석과 안정적이고 안전한 성능을 가지고 있습니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
애플리케이션
슬유잉 드라이브는 더 축상의 부하, 경하중과 경사 모멘트를 유지할 수 있습니다. 턴테이블 또는 프레임은 슬유잉 드라이브에 의해 가동된 방위각과 높이에서 회전합니다.
그것은 Cranes/ 굴삭기 / 태양에너지 / 머리위 일하는 트럭 / 다른 기계에서 사용됩니다.
장점
1. 더 치아 접촉과 더 높은 토크를 제공하는 모래시계 워엄 축으로 설계됩니다
2. 서비스 수명은 장비에 의해 증가되고 레이스 웨이가 딱딱해집니다
3. 제품의 성능은 시험되고 확보된 제품 품질입니다.
주로 그것이 양쪽 로드-홀딩 전원과 회전 토크 힘을 요구하는 적용을 위해 완벽하기 때문에, 슬유잉 드라이브가 이용될 수 있는 다수의 애플리케이션이 있습니다.
