제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델 번호: | SDE21 |
|---|---|---|---|
| Oem: | 이용 가능합니다 | 애플리케이션: | 태양광 타워 및 집중 PV |
| 비율: | 125 | 밀폐형 하우징: | 예 |
| 보증: | 3년 | 사용 시간: | 30년 |
| 회전 방법: | 두 방향 | ||
| 강조하다: | 웜 기어 다수 링 드라이브,타워 집중된 발전소 다수 링 드라이브,셀프록 스드 다수 링 드라이브 |
||

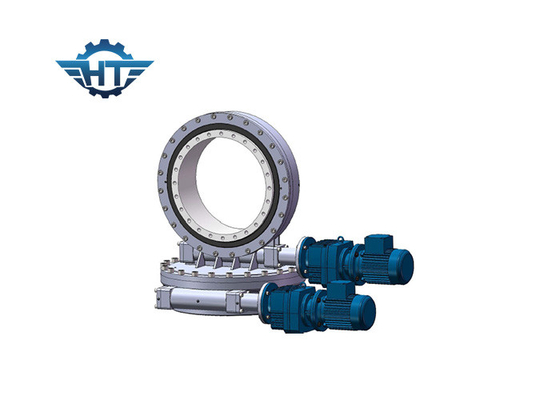

타워 집중된 발전소와 CPV를 위해 사용된 셀프 록크 SDE 시리즈 웜 기어 다수 링 드라이브
태양 추적자을 요구하는 고강도 정확성 이원축 다수 드라이브
일반적으로, 다수 기어 슬루잉 드라이브는 항만 기계, 특별한 건설 차량, 트레일러, 크레인, 공기 구대의 모든 유형에 사용했습니다. 요즈음, 청정 에너지에 대한 광역 요청으로서, 드라이브를 비트는 것 넓게 태양 추적시스템, 작은 풍력 발전용 터빈에서 사용됩니다
완전히 행투오는 제조업, 조립, 감사, 시험 과정과 자동 세탁을 위한 모든 발전된 기계와 장비고 그림과 전력 코팅 라인입니다.
슬유잉 드라이브가 글로보이드 웜 시프트와 선회 링의 조합이라고, 위치는 더 치아 접촉, 상승된 드라이브 토크와 평활기 회전을 제공합니다.
특징
1. 광선이고 축상의 부하와 동시에 경사 모멘트
2. 시설 이 공간 절약
3. 콤팩트 디자인에서 최대 가반 하중
4. 광범위한 수명
5. 더 높은 출력 토크와 유지 부하
6. 최고 트래킹 정밀도
7. 강한 부식 저항성과 효과적인 봉합
핵심 부품 목록
1, 하우징 베이스
2, 선회 링
3, 레이스 웨이
4, 밀봉
5, 어미판
6, (수력 원동기 /electronic 모터)를 운전하십시요
7, 모터 어댑터
O-링 8
9, 출입 공
10, 모터와 정반대인 샤프트
11, 엔드 캡
12, 커버
13, 부호기
장점
1. 우리는 슬유잉 드라이브의 다양한 크기를 공급할 수 있습니다.
2. 직경 범위 : 3 인치-----25는 조금씩 움직이고 범위에 짓누릅니다 : 25 킬로그램--------705 킬로그램
3. 고객 욕구, OEM 슬유잉 드라이브에 따른 디자인과 제조.
4. 고급 품질, 경쟁력있는 가격, 즉시 인도와 최고의 서비스.
표준
ISO9001 :2008년, CE
이원축 다수 드라이브 매개변수
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | 예 | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | 예 | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 705 |
