제품 상세 정보:
|
| 재료: | QT | 모델: | 이중 축 21인치 |
|---|---|---|---|
| 홀딩 토크: | 89kNm | 토크를 기울이기: | 65kNm |
| 효율: | 40% | 색: | 요청된 것으로 |
| 반발: | 0.1 이하 급 | 애플리케이션: | 건설 기계 |
| 강조하다: | small slew drive,worm drive motor |
||

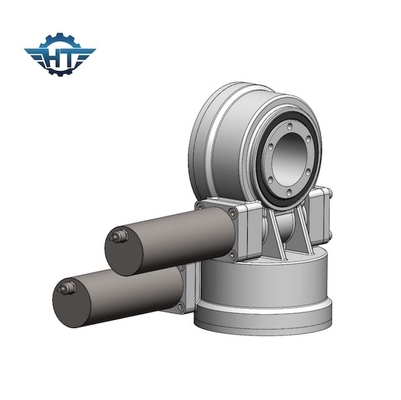

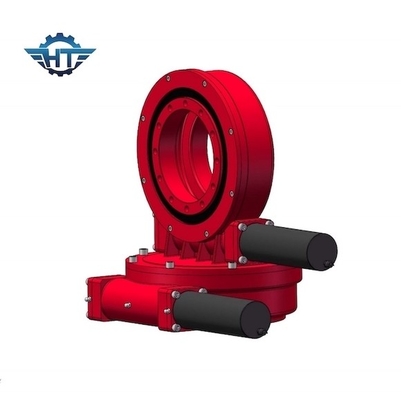

위성 / 로봇 / 건설 기계을 요구하는 SDE21 " 고토크 이원축 다수 드라이브
위성 이원축 다수 드라이브 기술
동시에 2개의 축 드라이브로 설계하는 이중 축 슬루잉 드라이브. 그것은 SE 시리즈 슬루잉 드라이브라기 보다는 이 접촉과 두배 출력 토크인 것입니다.이 제품은 오랜 역사를 가집니다, 프로세스 기술이 지금 매우 성숙했습니다.
특징
기어 들 모우터 선택
전기이고 행성 트렌스미션은 고객의 요구조건에 따라 설계될 수 있습니다.슬유잉 드라이브는 시설에서 절약 공간을 위해 이점을 가지며, 콤팩트 디자인, 광범위한 수명, 감소된 유지 비용에서 최대 부하 내력.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
애플리케이션
이원축 슬루잉 드라이브는 태양추적 시스템, 태양 접시, PV, CPV, CSP, 풍력 발전용 터빈과 위성 안테나에서 적용될 수 있습니다.
